MB026A_BLE 模块是面向 SOC（片上系统），易于快速开发的低功耗蓝牙芯片。完全兼容蓝牙V5.1（LE 模 式）协议。同时用户可以基于芯片内置的 ARM CorteM3 嵌入式 32 位高性能单片机开发各种应用程序。它主要应用于智能穿戴式设备、便携式医疗设备、运动健身设备、智慧家庭、消费电子、工业控制等，可满足低功耗、低时延、近距离无线数据通信的要求。MB026A_BLE 透传模块可以让开发者无须了解低功耗蓝牙协议，直接使用类似串口通信方式、开发支持低功耗蓝牙通信的智能产品。

本文档是 MB026A_BLE 透传模块的使用说明文档，包括模块的主要功能、应用场景、使用方法、 逻辑结构、硬件接口及各项指标特性。

模块特性 ​

硬件特性 ​

Ø 模组封装：12.80mm*17.93mm (邮票孔)-18PIN

Ø 工作频段：2400MHz ～ 2483.5MHz

Ø 调制方式：GFSK

Ø 频偏：±20kHz

Ø 发射功率：-28dbm ～ +10dbm

Ø 接收灵敏度：灵敏度-97dbm

Ø 数据接口：Uart

Ø 支持内部 RTC 实时时钟

Ø 超低功耗：功耗测试

Ø 工作电压：1.8V ～ 3.3V

Ø 工作温度：-40℃ ～ +85℃

软件特性 ​

Ø 支持全功能 BT5.1 协议

Ø 串口透明传输，无需任何蓝牙协议栈应用经验；

Ø 支持配合客户需求，量身定制专属软件；CPU 主频高达 64MHz，接口资源丰富

Ø 支持 AT 指令，丰富的指令集用于配置模块参数。

Ø 支持 AT 指令软件复位模组，获取 MAC 地址；

Ø 支持 AT 指令修改广播间隔，修改串口波特率，修改模组名

模块出厂默认参数配置 ​

参数默认值
串口配置9600bps
模块名称XSGEE-BLE
广播间隔200ms
连接间隔30mS
发射功率0dbm
BLE 主服务、读、写通道FFF0/FFF1/FFF2
连接串口响应+CONNECTED:<TYPE>,<MAC><CR><LF> TYP=1 表示连接设备为主端连接设备 <MAC>为连接设备对应的 MAC 地址 <CR><LF>为 ASCII 码 0x0d 及 0x0a
断开连接串口响应+DISCONN:<TYPE>,<MAC><CR><LF>

封装尺寸脚位定义 ​

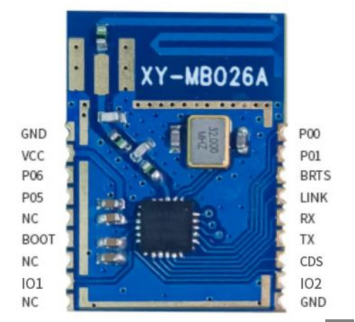

模块引脚序号模块脚位名称芯片脚位名称输入/输出功能说明
Pin1GNDGND-模块地 GND
Pin2VCCVCC-外部电源输入，典型 3.3V 供电
Pin3-P06I烧录引脚
Pin4P05O烧录引脚
Pin5NCI/O保留
Pin6BOOTI/O保留
Pin7NCI/O保留
Pin8IO1P02OI01 控制通道，0xF001;输入：一个字节，1 为高电平，0 为低电平；
Pin9-NCI/O保留
Pin10GNDGND-模块
Pin11IO2P03OI02 控制通道，0xF002;输入：一个字节，1 为高电平，0 为低电平；
Pin12CDSP07IAT 命令使能引脚高电平或悬空：AT 命令有效，非 AT 命令透传低电平：AT 命令无效，串口所有数据透传
Pin13TXP08O数据串口 TX
Pin14RXP09I数据串口 RX
Pin15LINKP10O当设备绑定或者回连成功，则 GP10 输出高电平；当设备断开连接时，则 GP10输出低电平。
Pin16BRTSP11IBRTS 引脚：当需要从串口发送数据给模块时，需要把 GP11 拉低唤醒模块，才能从串口发送数据；当把 GP11 拉高时，则模块进入低功耗，此时从串口发送数据将接收不到。
Pin17-P01I/O保留
Pin18-P00I/O保留

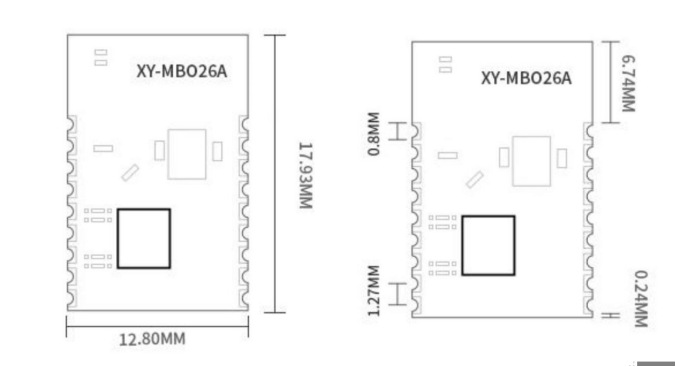

模组封装尺寸 ​

性能指标 ​

数据传输速率 ​

测试环境：主（XY-MBA32A)从(XY-MBO21F_BLE)模块连接数据收发，波特率为 230400bps，具体测试情况如下表

序号方向发送总数据量接收总数据量丢包率用时/秒实测速率 KB/s
1从向主发101546310117800.3627%81.0812.23
2主向主发101546310146380.0813%65.1315.22

测试环境：主（XY-MBA32A)从(XY-MBO21F_BLE)模块连接数据收发，波特率为 230400bps，具体测试情况如下表

序号方向发送总数据量接收总数据量丢包率用时/秒实测速率 KB/s
1从向主发117901211790120.0000%123.129.3608
2主向主发101546310146381.3735%65.1315.22

电气特性 ​

绝对最大额定值 ​

参数最小值最大值单位
存储温度-40+105℃
VDD-0.33.9V
其它管脚-0.2VDD+0.3≤3.9V

推荐运行条件 ​

参数最小值推荐值最大值单位
工作温度-40-+85℃
VDD1.83.33.6V

AT 指令集 ​

指令指令描述
AT+MAC?<CR><LF>查询模块 MAC 地址
AT+MAC=<MAC><CR><LF>设置模组 MAC 地址
AT+NAME=<string><CR><LF>设置设备名称
AT+NAME?<CR><LF>查询设备名称
AT+ADV=<NUM><CR><LF>设置广播状态
AT+ADV? <CR><LF>查询广播状态
AT+UART=<NUM><CR><LF>设置波特率
AT+UART?<CR><LF>查询模组串口波特率
AT+DISCONN=<NUM><CR><LF>断开蓝牙连接
AT+DEV?<CR><LF>查询当前已连接的设备
AT+AINTVL=<NUM><CR><LF>修改广播间隔
AT+AINTVL?<CR><LF>查询广播间隔
AT+VER? <CR><LF>查询软件版本
AT+RESET=1<CR><LF>恢复出厂设置
AT+REBOOT=1<CR><LF>设置模组重启
AT+TXPOWER=<NUM><CR><LF>修改模组的发射功率
AT+TXPOWER?查询模组当前发射功率
AT+UUIDS=<UUID><CR><LF>设置 BLE 主服务通道
AT+UUIDS?<CR><LF>查询 BLE 主服务通道
AT+UUIDN=<UUID><CR><LF>设置 BLE 读服务通道
AT+UUIDN?<CR><LF>查询 BLE 读服务通道
AT+UUIDW=<UUID><CR><LF>设置 BLE 写服务通道
AT+UUIDW?<CR><LF>查询 BLE 写服务通道
AT+AMDATA=<HEX><CR><LF>设置自定义广播数据
AT+AMDATA?<CR><LF>查询自定义广播数据

备注：<CR><LF>为 ASCII 码 0x0d 及 0x0a；

上电或重启成功的串口提示（+READY<CR><LF>），HOST MCU 必须在收到此消息后，才能执行指令和数传的操作。

AT 指令详细说明 ​

查询蓝牙模组地址码 ​

指令描述：查询蓝牙模组地址码

读/写：只读

指令代码：AT+MAC?<CR><LF>

支持参数：N/A

设置/响应：

读/写指令格式响应备注
RAT+MAC?<CR><LF>+MAC:000102030405<CR><LF>返回本机蓝牙地址码： 00:01:02:03:04:05。

设置蓝牙模组 MAC 地址 ​

指令描述：设置蓝牙模组地址码，重启后生效。

读/写：只写

指令代码：AT+MAC=<MAC><CR><LF>

支持参数：000000000000-FFFFFFFFFFFF

设置/响应：

读/写指令格式响应备注
WAT+MAC=<MAC><CR><LF>OK<CR><LF>设置蓝牙 MAC 地址成功
ERROR<CR><LF>设置蓝牙 MAC 地址失败

设置设备名称 ​

指令描述：设置设备名称，立即生效。

读/写：只写

指令代码：AT+NAME=<string><CR><LF>

支持参数：用户自定义，总长度不超过 20 字节

设置/响应：

读/写指令格式响应备注
WAT+NAME=<string><CR><LF>OK<CR><LF>设置成功
ERROR<CR><LF>设置失败

查询设备名称 ​

指令描述：查询设备名称

读/写：只读

指令代码：AT+NAME?<CR><LF>

支持参数：N/A

设置/响应：

读/写指令格式响应备注
RAT+NAME?<CR><LF>+NAME:<string><CR><LF><string>为当前 BLE 设备名称

设置广播状态 ​

指令描述：设置设备蓝牙广播状态，立即生效，复位重启后恢复广播。

读/写：只写

指令代码：AT+ADV=<NUM><CR><LF>

支持参数：0-关闭广播 1-开启广播

设置/响应：

读/写指令格式响应备注
WAT+ADV=<NUM><CR><LF>OK<CR><LF>设置成功
ERROR<CR><LF>设置失败

查询广播状态 ​

指令描述：查询设备蓝牙广播状态.

读/ 写：只读

指令代码：AT+ADV?<CR><LF>

支持参数：N/A

设置/响应：

读/写指令格式响应备注
RAT+ADV?<CR><LF>+ADV:X<CR><LF>X=0 设备广播已关闭X=1 设备广播已开启

设置串口波特率 ​

指令描述：设置设备波特率

读/写：只写

指令代码：AT+UART=<NUM><CR><LF>

支持参数：0:9600/ 1:14400/ 2:19200/ 3:38400/ 4:57600/ 5:115200 /6：230400

设置/响应：

读/写指令格式响应备注
WAT+UART=<NUM><CR><LF>OK<CR><LF>设置成功
ERROR<CR><LF>设置失败

查询串口波特率 ​

指令描述：查询设备串口波特率。

读/写：只读

指令代码：AT+UART?<CR><LF>

支持参数：N/A

设置/响应：

读/写指令格式响应备注
RAT+UART?<CR><LF>+UART:<NUM><CR><LF>0:9600; 1:14400; 2:19200; 3:38400; 4:57600; 5:115200;

断开蓝牙连接 ​

指令描述：断开蓝牙连接

读/写：只写

指令代码：AT+DISCONN=<NUM><CR><LF>

支持参数：0-断开所有连接的从设备 1-主动断开与主机端设备的连接

设置/响应：

读/写指令格式响应备注
WAT+DISCONN=<NUM><CR><LF>+DISCONN:<CONNTYP>,<MAC><CR><LF><CONN TYP>=1 表示连接设备为主端连接设备<MAC>为连接设备对应的 MAC 地址本机与<MAC>设备断开连接

查询当前已连接的设备 ​

指令描述：查询当前已连接的设备

读/写：只读

指令代码：AT+DEV?<CR><LF>

支持参数：N/A

设置/响应：

读/写指令格式响应备注
RAT+DEV?<CR><LF>+DEV:<CONN TYP>,<MAC><CR><LF> …<CONN TYP>=1 表示连接设备为主端连接设备 <MAC>为连接设备对应的 MAC 地址

修改广播间隔 ​

指令描述：修改广播间隔，重启后生效。

读/写：只写

指令代码：AT+AINTVL=<NUM><CR><LF>

支持参数：20-10000

单位毫秒

设置/响应：

读/写指令格式响应备注
WAT+AINTVL=<NUM><CR><LF>OK<CR><LF>设置成功
ERROR<CR><LF>设置失败

查询广播间隔 ​

指令描述：查询广播间隔

读/写：只读

指令代码：AT+AINTVL?

支持参数：N/A

设置/响应：

读/写指令格式响应备注
RAT+AINTVL?<CR><LF>+AINTVL:<NUM><CR><LF>读取参数的单位为毫秒

读取软件版本 ​

指令描述：读取软件版本

读/写：只读

指令代码：AT+VER?<CR><LF>

支持参数：N/A

设置/响应：

读/写指令格式响应备注
RAT+VER?<CR><LF>+VER:V0.0.1<CR><LF>V0.0.1 是软件版本号

恢复出厂设置 ​

指令描述：设置恢复出厂设置，该指令重启生效，MAC 地址修改后不可恢复。

读/写：只写

指令代码：AT+RESET=1<CR><LF>

支持参数：1

设置/响应：

读/写指令格式响应备注
WAT+RESET=1<CR><LF>OK<CR><LF>设置成功
ERROR<CR><LF>设置失败

软件复位 ​

指令描述：设置模组重启。

读/写：只写

指令代码：AT+REBOOT=1<CR><LF>

支持参数：1

设置/响应：

读/写指令格式响应备注
WAT+REBOOT=1<CR><LF>OK<CR><LF>+READY<CR><LF>设置成功
ERROR<CR><LF>设置失败

修改模组的发射功率 ​

指令描述：设置模组的发射功率，重启后生效。

读/写：只写

指令代码：AT+TXPOWER=<NUM><CR><LF>

支持参数：0:10dbm/ 1:8dbm/ 2:6dbm/ 3:4dbm/ 4:2dbm/ 5:0dbm/ 6:-2dbm/ 7:-5dbm/ 8:-10dbm/

9:-16dbm

设置/响应：

读/写指令格式响应备注
WAT+TXPOWER=<NUM><CR><LF>OK<CR><LF>设置成功
ERROR<CR><LF>设置失败

查询模组的发射功率 ​

指令描述：查询当前发射功率

读/写：只读

指令代码：AT+TXPOWER?

支持参数：N/A

设置/响应：

读/写指令格式响应备注
RAT+TXPOWER?<CR><LF>+TXPOWER:<NUM><CR><LF>读取参数的单位为 dbm

设置 BLE 主服务通道 ​

指令描述：设置 BLE 主服务通道，重启后生效。

读/写：只写

指令代码：AT+UUIDS=<UUID><CR><LF>

支持参数：16bit 格式或 128bit 格式的 UUID

设置/响应：深圳新一信息技术有限公司

读/写指令格式响应备注
WAT+UUIDS=<UUID><CR><LF>OK<CR><LF>设置成功
ERROR<CR><LF>设置失败

查询 BLE 主服务通道 ​

指令描述：查询 BLE 主服务通道

读/写：只读

指令代码：AT+UUIDS?<CR><LF>

支持参数：N/A

设置/响应：

读/写指令格式响应备注
RAT+UUIDS?<CR><LF>+UUIDS:<UUID><CR><LF><UUID>取值，16bit 格式或 128bit 格式的 UUID

设置 BLE 读服务通道 ​

指令描述：设置 BLE 读服务通道，重启后生效。

读/写：只写

指令代码：AT+UUIDN=<UUID><CR><LF>

支持参数：16bit 格式或 128bit 格式的 UUID

设置/响应：

读/写指令格式响应备注
WAT+UUIDN=<UUID><CR><LF>OK<CR><LF>设置成功
ERROR<CR><LF>设置失败

备注：16bit 格式 UUID 示例：FFF1

128bit 格式 UUID 示例：11223344556677889900112233445566

查询 BLE 读服务通道 ​

指令描述：查询 BLE 读服务通道

读/写：只读

指令代码：AT+UUIDN?<CR><LF>

支持参数：N/A

设置/响应：

读/写指令格式响应备注
RAT+UUIDN?<CR><LF>+UUIDN:<UUID><CR><LF><UUID>取值，16bit 格式或 128bit 格式的 UUID

设置 BLE 写服务通道 ​

指令描述：设置 BLE 写服务通道，重启后生效。

读/写：只写

指令代码：AT+UUIDW=<UUID><CR><LF>

支持参数：16bit 格式或 128bit 格式的 UUID

设置/响应：

读/写指令格式响应备注
WAT+UUIDW=<UUID><CR><LF>OK<CR><LF>设置成功
ERROR<CR><LF>设置失败

备注：16bit 格式 UUID 示例：FFF2

128bit 格式 UUID 示例：11223344556677889900112233445566

查询 BLE 写服务通道 ​

指令描述：查询 BLE 写服务通道

读/写：只读

指令代码：AT+UUIDW?<CR><LF>

支持参数：N/A

设置/响应：

读/写指令格式响应备注
RAT+UUIDW?<CR><LF>+UUIDW:<UUID><CR><LF><UUID>取值，16bit 格式或 128bit 格式的 UUID

设置自定义广播数据 ​

指令描述：设置自定义广播数据

读/写：只写

指令代码：AT+AMDATA=<HEX><CR><LF>

支持参数：用户自定义，<HEX>为 0-29 字节长度的 HEX 数值，如设置广播数据为 5 个字节“12345”，则对应格

为“AT+AMDATA=3132333435\r\n”

设置/响应：

读/写指令格式响应备注
WAT+AMDATA=<HEX><CR><LF>OK<CR><LF>设置成功
ERROR<CR><LF>设置失败

查询自定义广播数据 ​

指令描述：查询自定义广播数据

读/写：只读

指令代码：AT+AMDATA?<CR><LF>

支持参数：N/A

设置/响应：

读/写指令格式响应备注
RAT+AMDATA?<CR><LF>+AMDATA:<HEX><CR><LF>查询成功

备注：自定义广播数据是存放在 BLE 广播协议里的 Manufacturer Specifc Data 字段内。默认的广播数据为 8 个字节，

前两个字节固定为 00 00，后 6 个字节为模块的 MAC 地址 (高字节在前)。

BLE 协议说明(APP 接口) ​

透传数据通道【服务 UUID：0xFFF0】

特征值 UUID可执行的操作默认值备注
0xFFF2Write无写入的数据将会从串口 TX 输出
0xFFF1Notify无从串口 RX 输入的数据将会在此 通道产生通知发给移动设备

说明：APP 通过 0xFFF2 通道 将数据发送给 MCU：MCU 通过 0xFFF1 通道将数据发送给 APP,用户也可通过 AT 指令对读写

通道进行自定义。

IO1、IO2 控制通道【服务 UUID：0xF000】

特征值 UUID可执行的操作默认值备注
0xF001Write00I01 控制通道，输入 01 为高电平，00为低电平；
0xF001Notify00I02 控制通道，输入 01 为高电平，00为低电平；

模块布局参考建议 ​

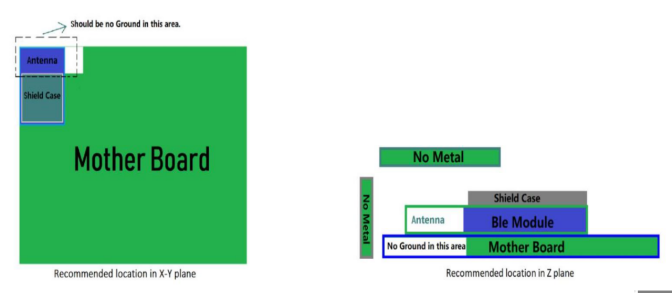

Ø 模块天线远离其他电路，下方不走线、不铺铜。

Ø 用户最终产品外壳靠近天线部分不能采用金属材质(包括含金属颗粒涂料的喷涂)。

Ø 模块的接入电源建议使用磁珠进行隔离。

Ø 请检查电源稳定性，电压不能大幅频繁波动。

Ø 器件接地要良好，减少寄生电感。

贴片生产注意事项 ​

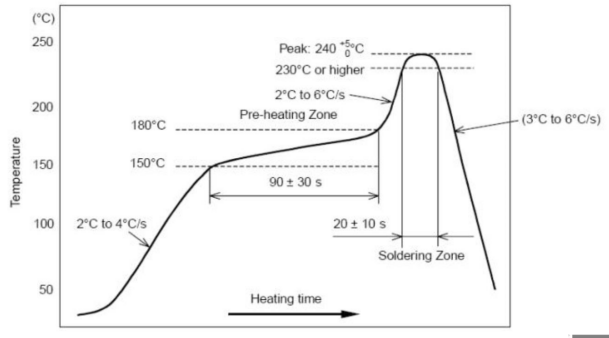

用户批量贴片时，回流焊温度不要超过 245℃，请参考图 4 温度曲线。

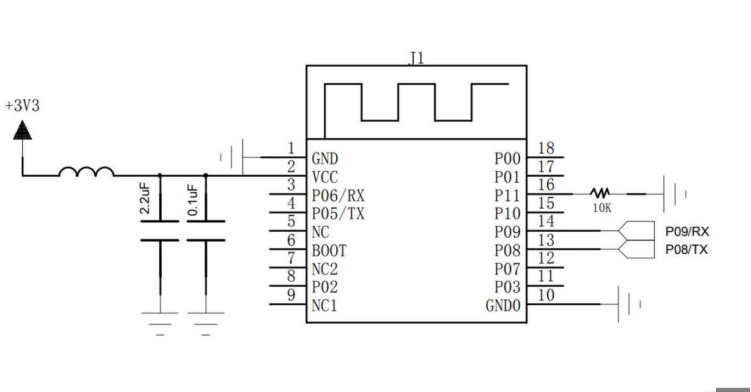

外围电路 ​
