ESP32使用小机云开源项目可以快速使用小机云服务，目前支持arduino，python，idf。ESP32开源仓库，如果是使用WIFI远程控制，使用的是xsgee-esp32-iot-xxx的项目

USB串口驱动

CH340驱动下载

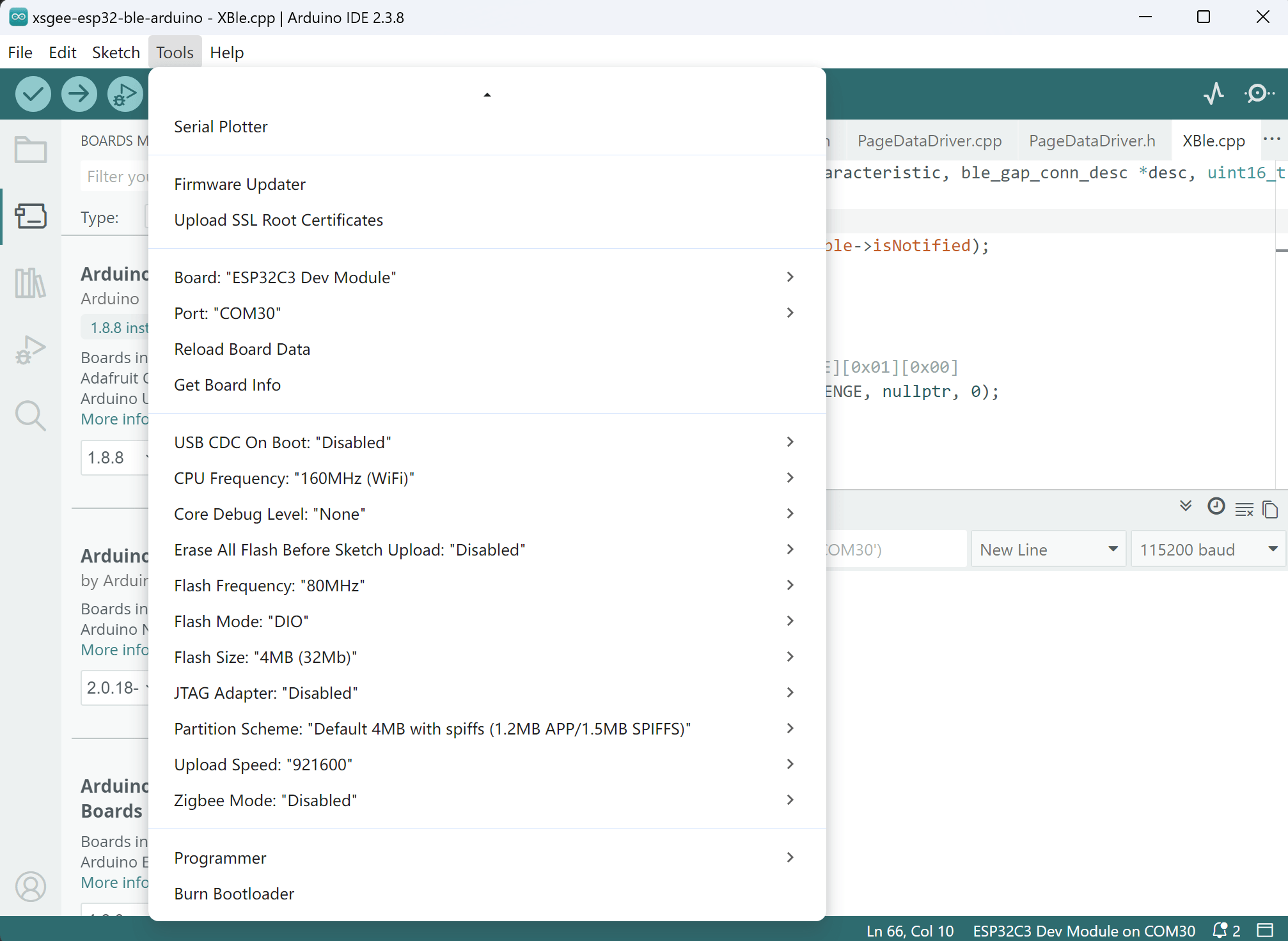

Arduino选择ESP32C3 Dev Module

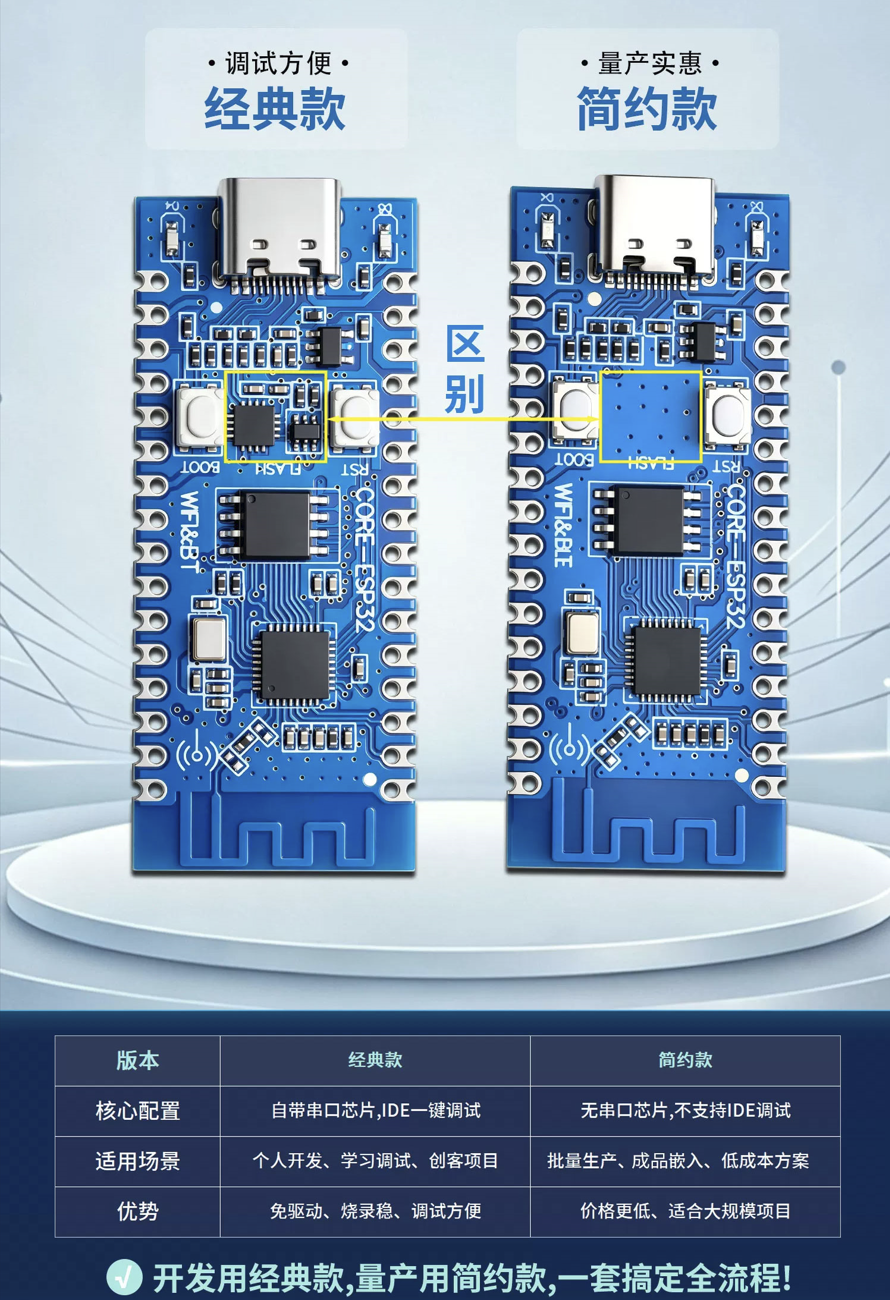

版本差异

• 经典版有串口芯片，方便烧录和调试
• 简约版没有串口芯片，更有成本优势，适合量产
• 简约版每次烧录前需要先按BOOT键，再按RST键，进入烧录模式（如果经典版没有自动进入烧录模式可以尝试此方法）

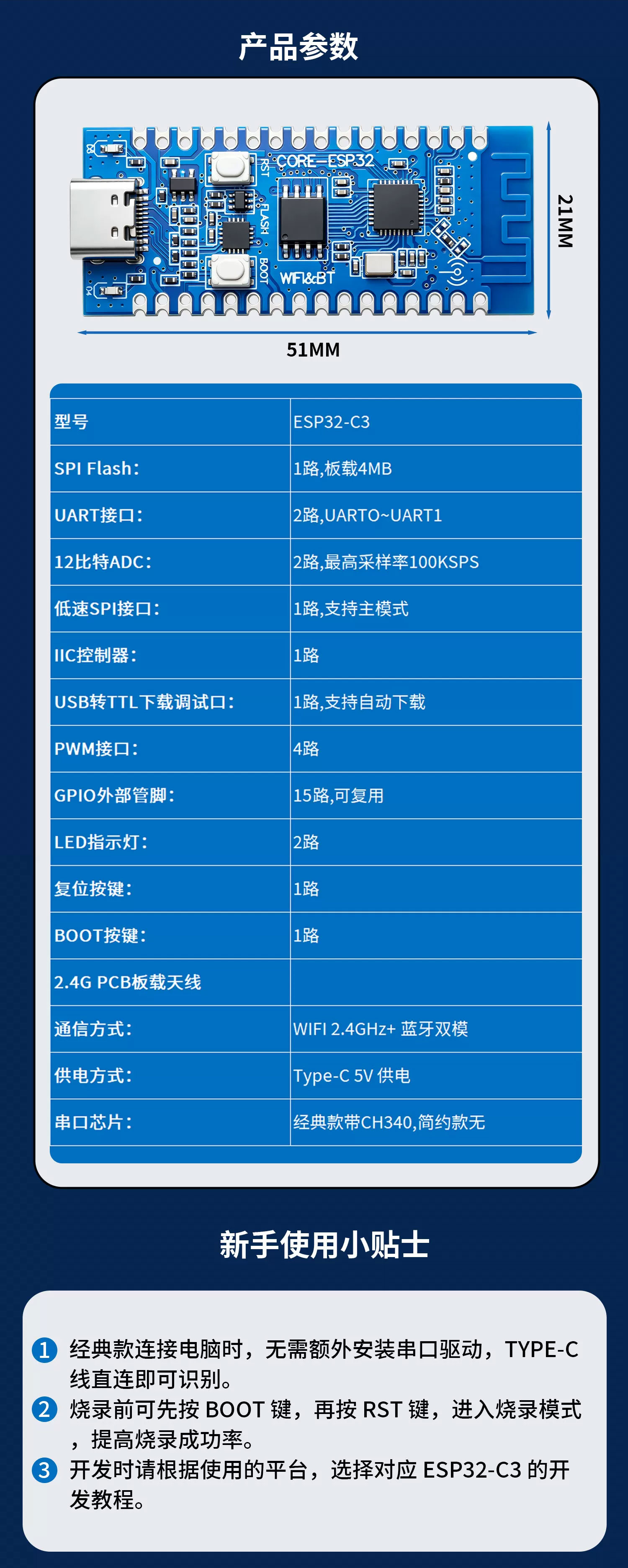

硬件资源

供电方式

核心板支持以下3种方式供电：

• Type-C 接口供电（默认，调试建议使用）
• 5V和GND排针供电
• 3V3 和 GND 排针供电

LED

LED编号	GPIO	管脚	描述
D4	IO12	GPIO12	高电平有效
D5	IO13	GPIO13	高电平有效

按键

按键编号	管脚功能	描述
BOOT/GPIO9	进入下载模式	低电平有效
RST	复位	低电平有效

外置FLASH

core-esp32c3默认使用外置flash，注意不要使用flash引脚。这些引脚也并未引出到排针

flash管脚标号	对应GPIO	管脚功能
SPICS0	GPIO14	FLASH_CS片选
SPIQ	GPIO17	FLASH_D1数据脚1
SPID	GPIO16	FLASH_D0数据脚0
SPICLK	GPIO15	FLASH_CK时钟

外置SPI flash的VDD已链接至3.3V电源系统，使用时不需再配置其他电源，采用普通2线SPI通信方式。

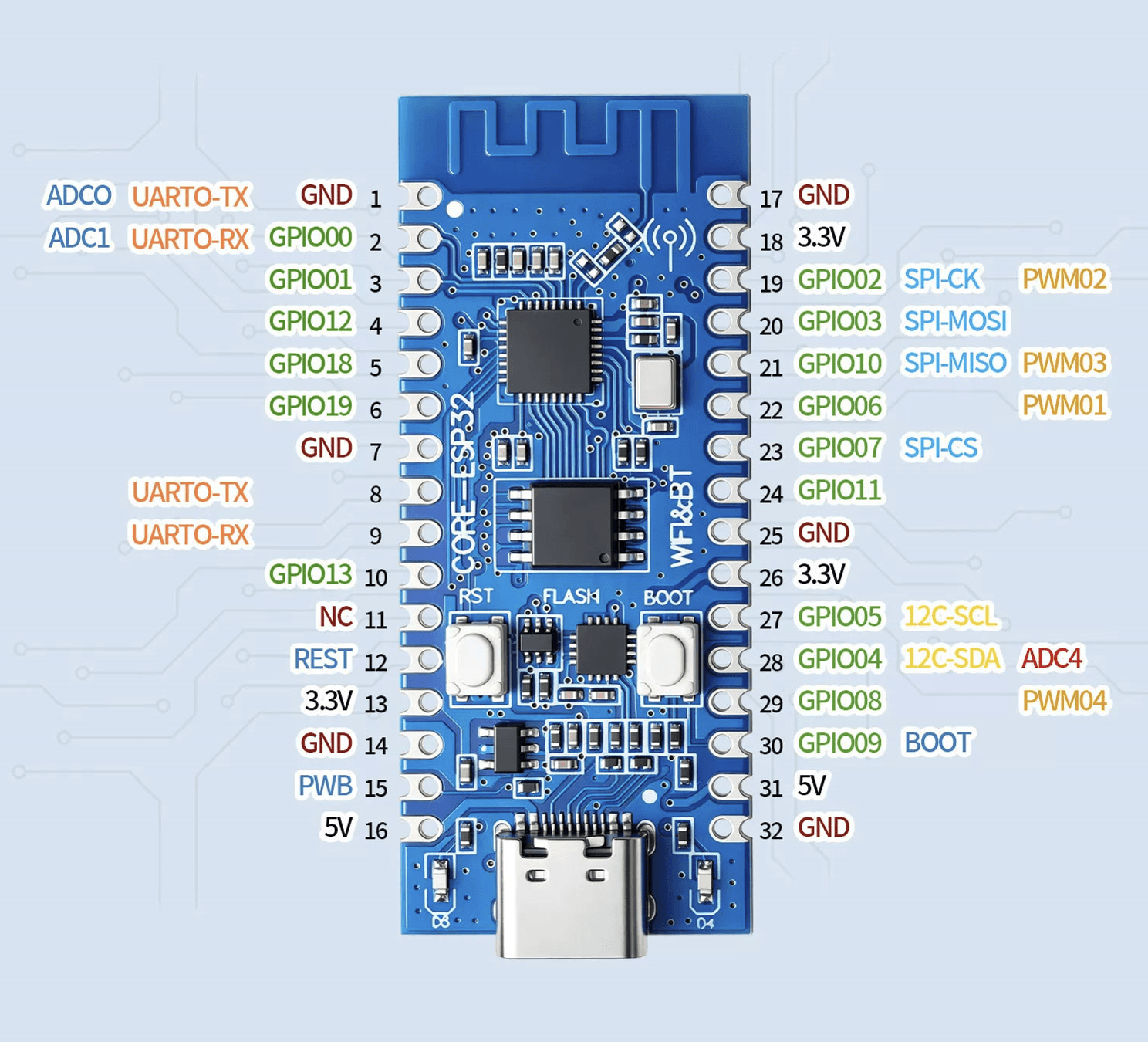

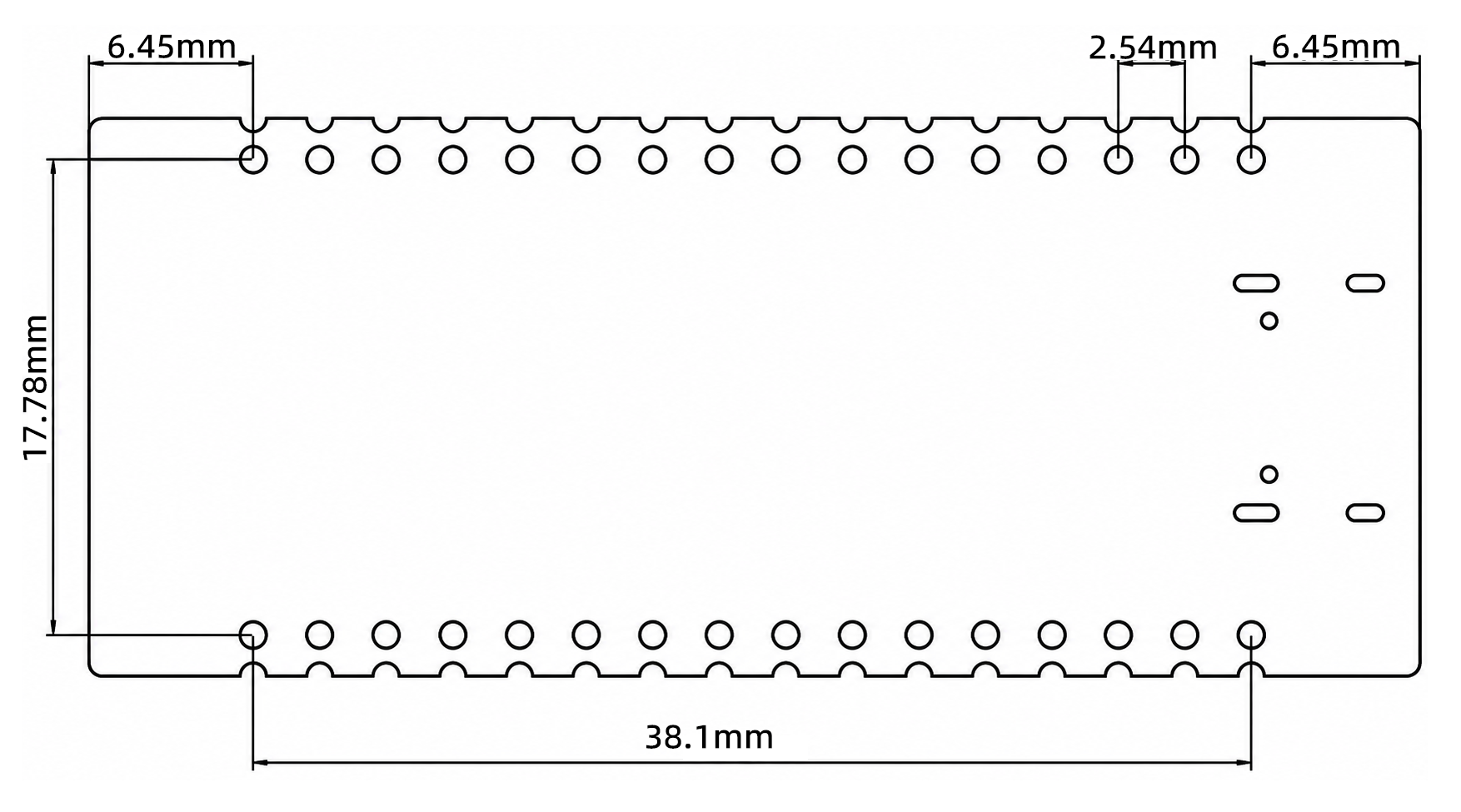

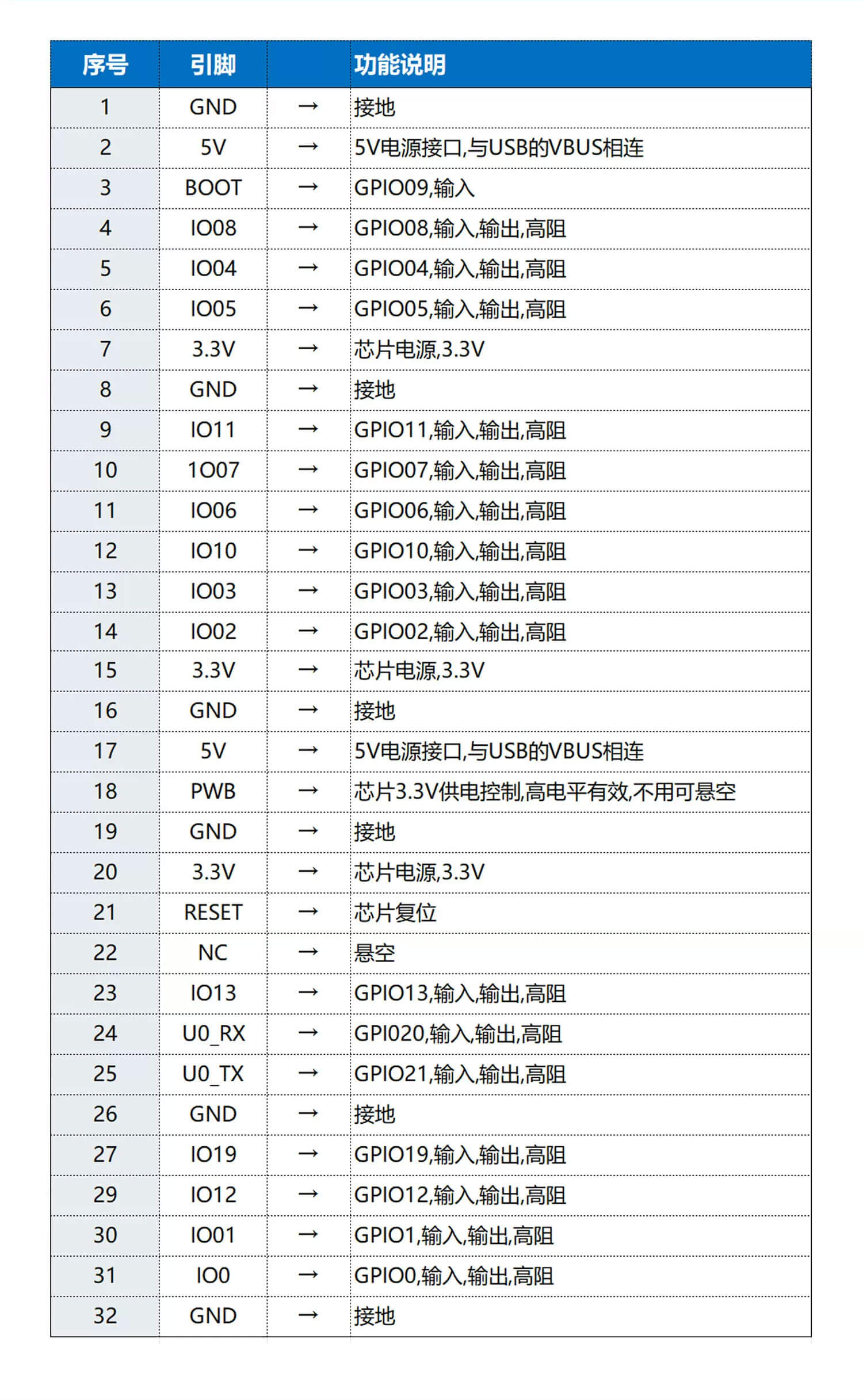

引脚

• BOOT引脚：该引脚在系统上电期间必须保持高电平，否则芯片将自动进入固件下载状态。

• IO08引脚：设计时应避免外部下拉电路，因为烧录过程中此引脚会输出低电平，与外部下拉冲突将导致串口下载功能失效。

• IO12/IO13引脚：这两个引脚在QIO模式下承担SPI总线控制信号功能。为扩展可用GPIO资源，本硬件采用DIO模式运行，故未将它们连接至Flash存储器。用户自定义开发时，务必在编译配置中选择DIO模式。

• GPIO11引脚：出厂默认配置为外部Flash供电引脚。不建议使用
