小机云入门指引
本文介绍拿到X-B01蓝牙模块后，如何快速上手小机云蓝牙服务和蓝牙硬件 X-B05也是同样的操作流程
首次使用前请先阅读如何使用小机云蓝牙一文
X-B01蓝牙模块：购买地址
TIP
- 建议在电脑端阅读文本内容。更多内容请在电脑端访问 m.xsgee.com
- 开源地址请在电脑端打开本网页，在右上角可以看到开源地址入口
步骤概述
- 电脑登陆小机云拿到蓝牙项目信息
- 配置模块的项目项目
- 获取模块的MAC地址，到小机云控制台创建设备
- 使用小机云蓝牙小程序搜索连接您的蓝牙硬件。
准备
硬件准备：
- X-B01蓝牙模块插针底板
- USB转串口模块（带3.3V输出）

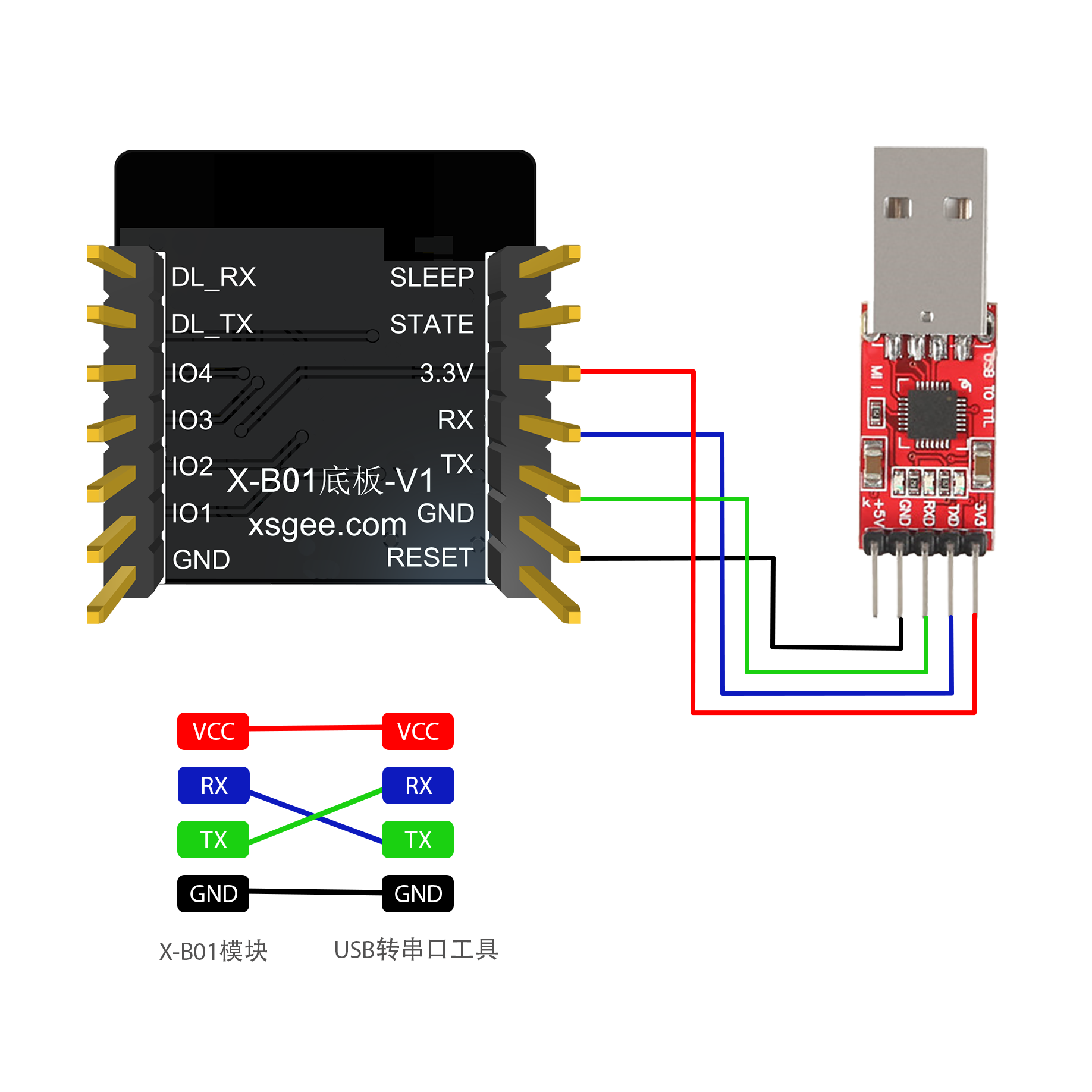

X-B01接线图

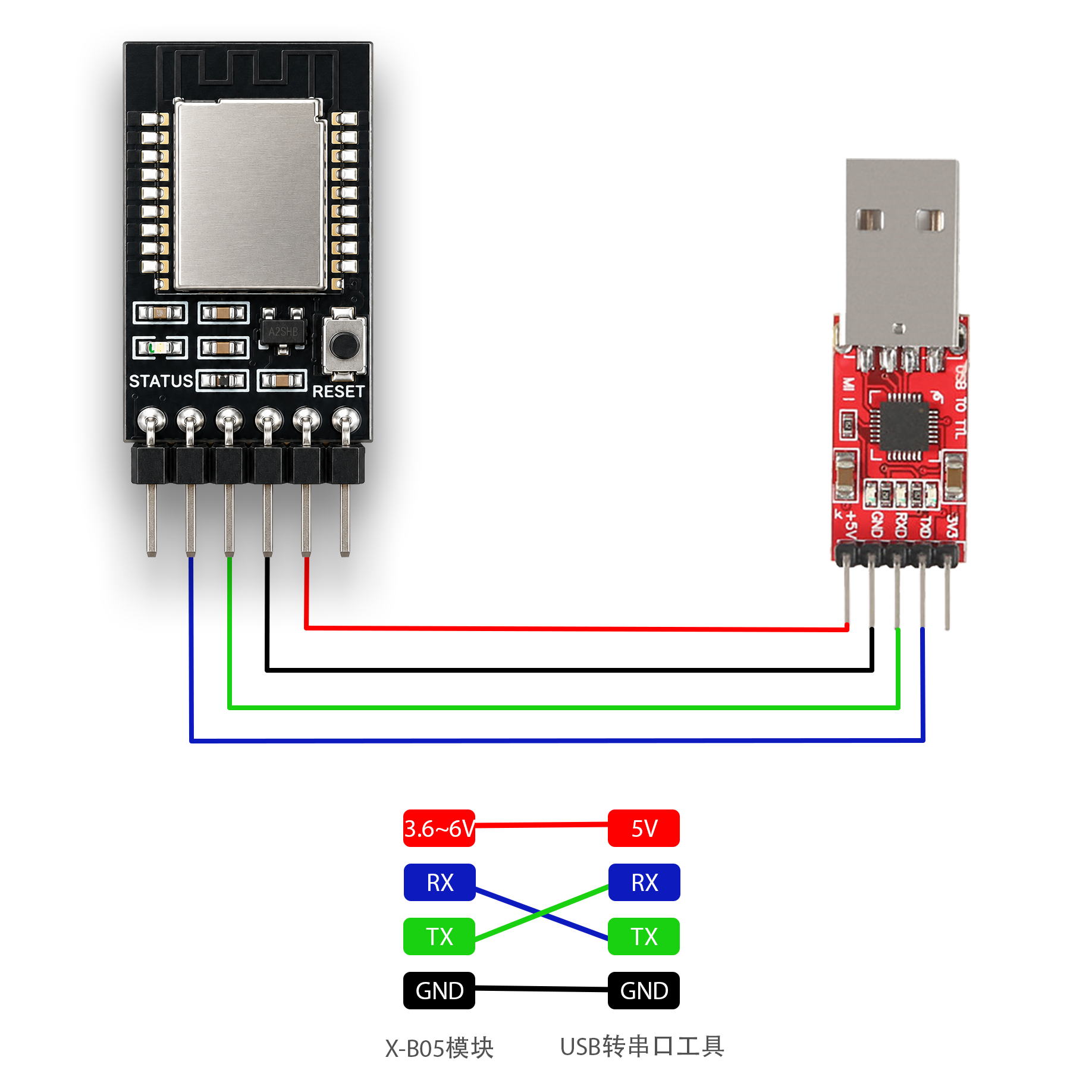

X-B05接线图（X-B05需要接5V）
调试工具准备：
下载小机云调试工具，并安装。下载地址。(仅支持win10及以上版本系统和MAC，如果为win7及以下的电脑，可以使用其他串口工具代替)
电脑连接设备：用USB转串口工具连接模块与电脑：分别插入底板的VCC，GND，RX，TX，串口工具的RX与TX需要与蓝牙模块的RX、TX反接。注意：部分串口工具的3.3V输出可能会出现供电不稳定，导致模块断开链接的情况

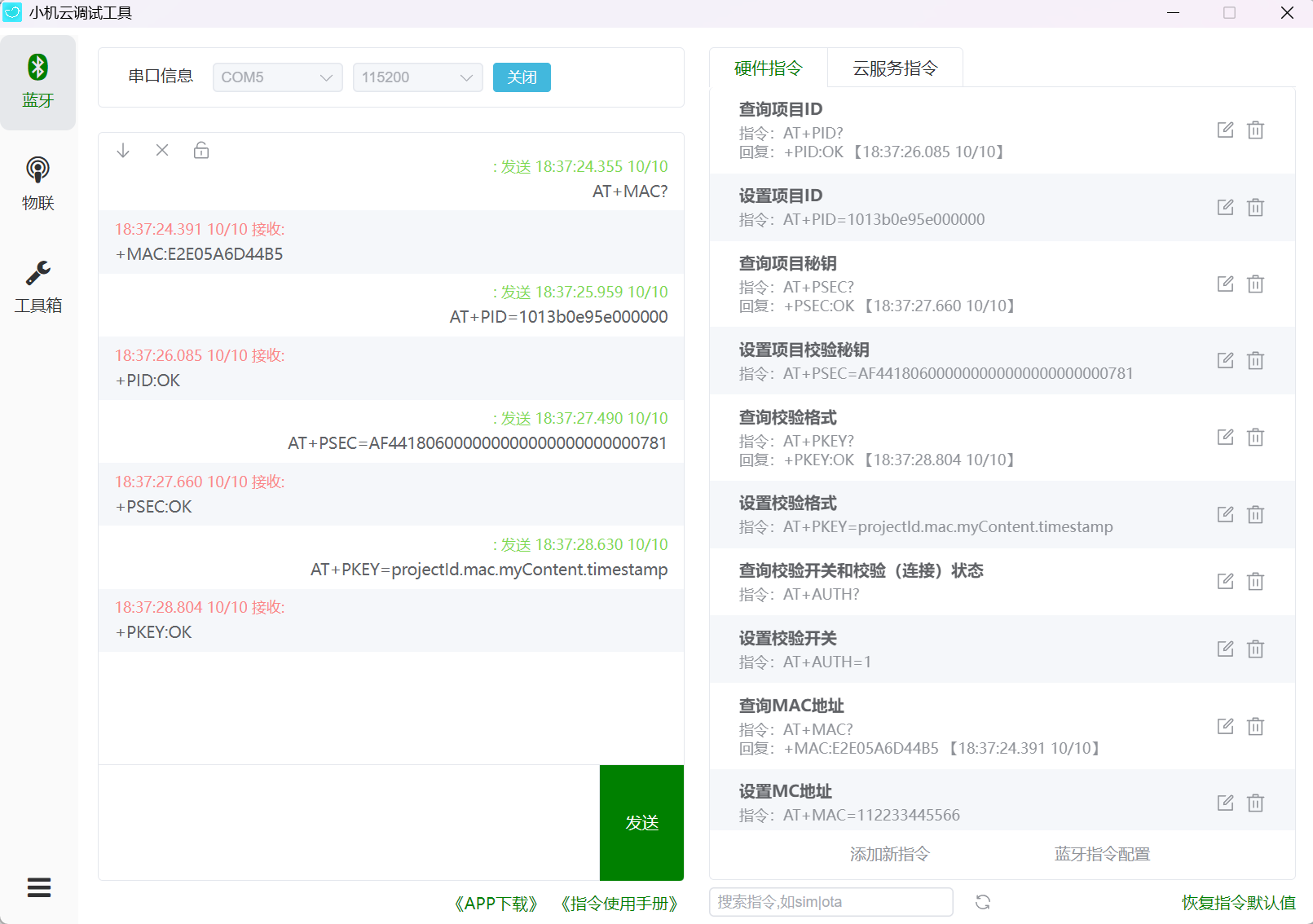

使用小机云调试工具，蓝牙-->串口信息中选择您的串口工具的端口，波特率选择115200-->打开。
打开成功后，切换到硬件指令页，点击发送查询MAC地址指令，如果模块有回复MAC则表示蓝牙模块与小机云调试工具连接成功。
视频教程
如果觉得看不清，可以点击视频跳转到B站选择更高清的分辨率观看
获取项目信息与创建设备
# 查看项目ID（ProjectId）和项目秘钥（ProjectSecret）。
- 登录进入小机云控制台，xsgee.com
- 登录后可以看到您的项目列表，如果没有则需要手动创建蓝牙项目
- 点击您的项目卡片右上角的小冒号，查看项目详情。您需要记录下以下信息，后面用得上：
- 项目ID（ProjectId）
- 项目秘钥（ProjectSecret）
- 校验内容格式
# 使用蓝牙模块的MAC地址，在小机云创建设备
- 在控制台，进入您的蓝牙项目，在进入设备列表页，点击创建设备。输入硬件的MAC地址，选择分组，点击创建即可。
# 自定义页面
您的项目下一般会有一个默认的页面。
建议：我们可以忽略此步骤，继续完成下面的步骤，快速熟悉整个工作流程后，再进一步完善自定义页面。更多自定义页面介绍
配置项目信息

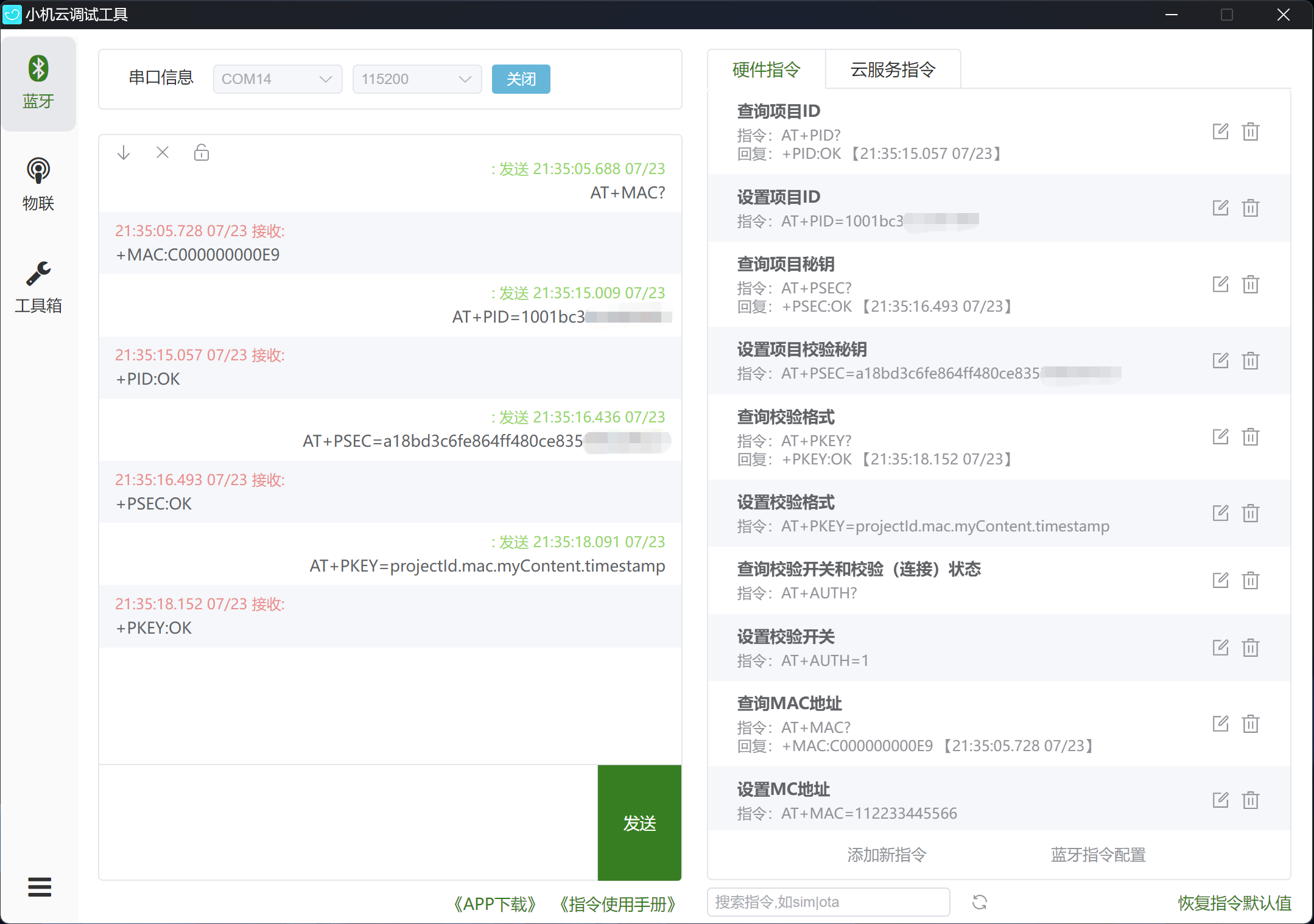

在小机云调试工具中，使用下面指令分别向模块配置项目信息。只需要向模块配置一次即可。
shell
#配置项目ID
AT+PID=`ProjectId`
#配置项目密钥
AT+PSEC=`ProjectSecret`
#配置校验内容格式，一般发送默认即可
AT+PKEY=`projectId.mac.myContent.timestamp`
#重启模块
AT+REBOOT=1
苹果和安卓均可扫码下载二维码下载 小机云蓝牙微信小程序
完成上述步骤后，进入小机云蓝牙微信小程序，登录您的账户，搜索连接蓝牙硬件
以下描述的描述中小程序和APP的操作是相同的（统一称为APP），只是在不同的平台上操作。
模块校验
- 连接成功后模块会自动向APP发起校验，模块会把校验结果通过串口返回。
- 也可以使用
AT+AUTH=?\r\n查看校验状态和连接状态
shell
- AT+AUTH=1,0：蓝牙未连接
- AT+AUTH=1,1：蓝牙已经连接未校验
- AT+AUTH=1,2：蓝牙已连接已校验成功校验结果：
+AUTH:1\r\n | 设备与APP校验成功 |
|---|---|
+AUTH:0\r\n | 设备与APP校验失败 |
校验异常
| 异常通知格式 | 触发场景 |
|---|---|
+PKEY:0\r\n | 项目密钥（project_key）为空时 |
+PSEC:0\r\n | 项目密钥（project_secret）为空时 |
+PID:0\r\n | 项目 ID（project_id）为空时 |
TIP
- 如果使用小机云蓝牙小程序，蓝牙硬件必须要收到+AUTH:1\r\n才能与小程序正常通信
模块状态灯默认工作状态
| 模块状态 | 状态灯 |
|---|---|
| 上电开机就绪 | 常亮 |
| 蓝牙已连接 | 闪烁 |
页面数据发送

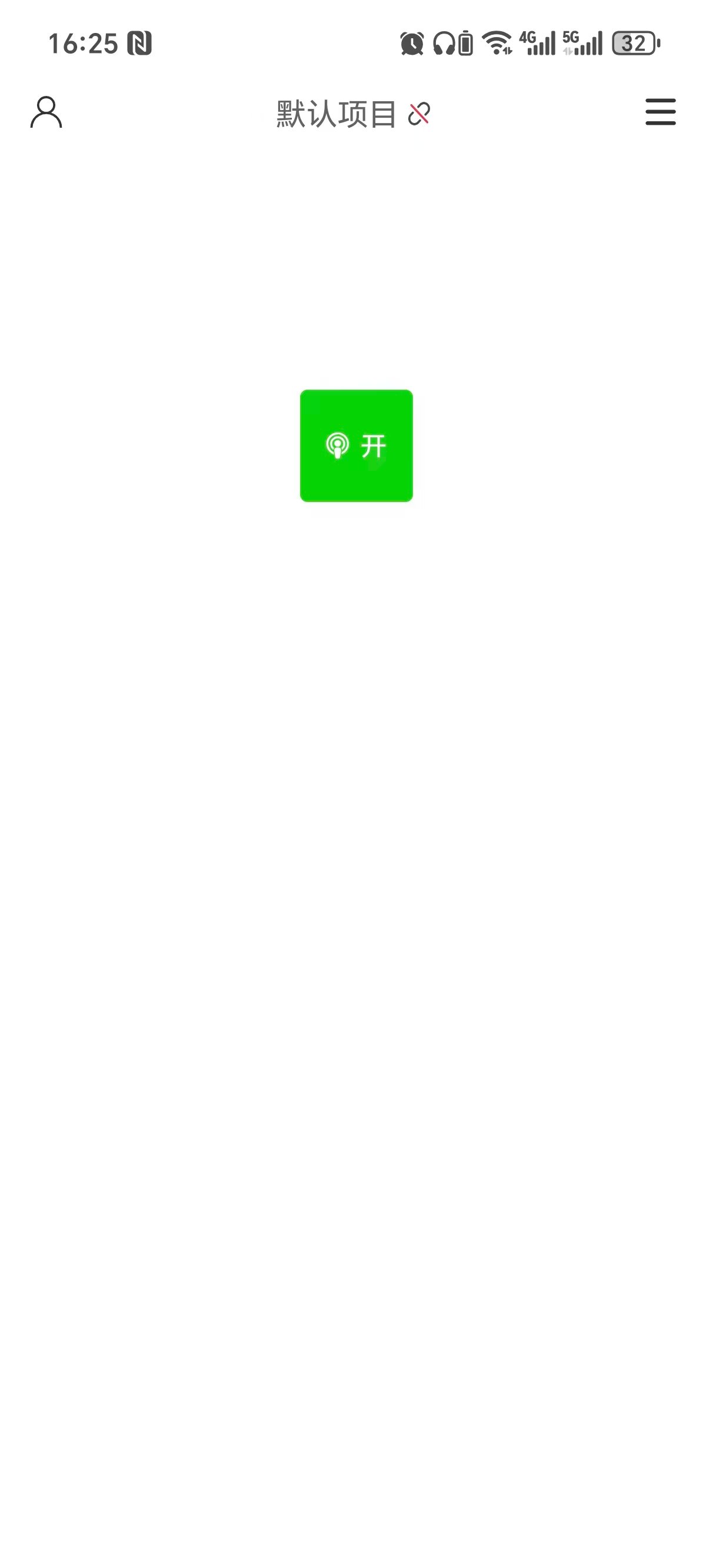

APP加载出来的自定义页面

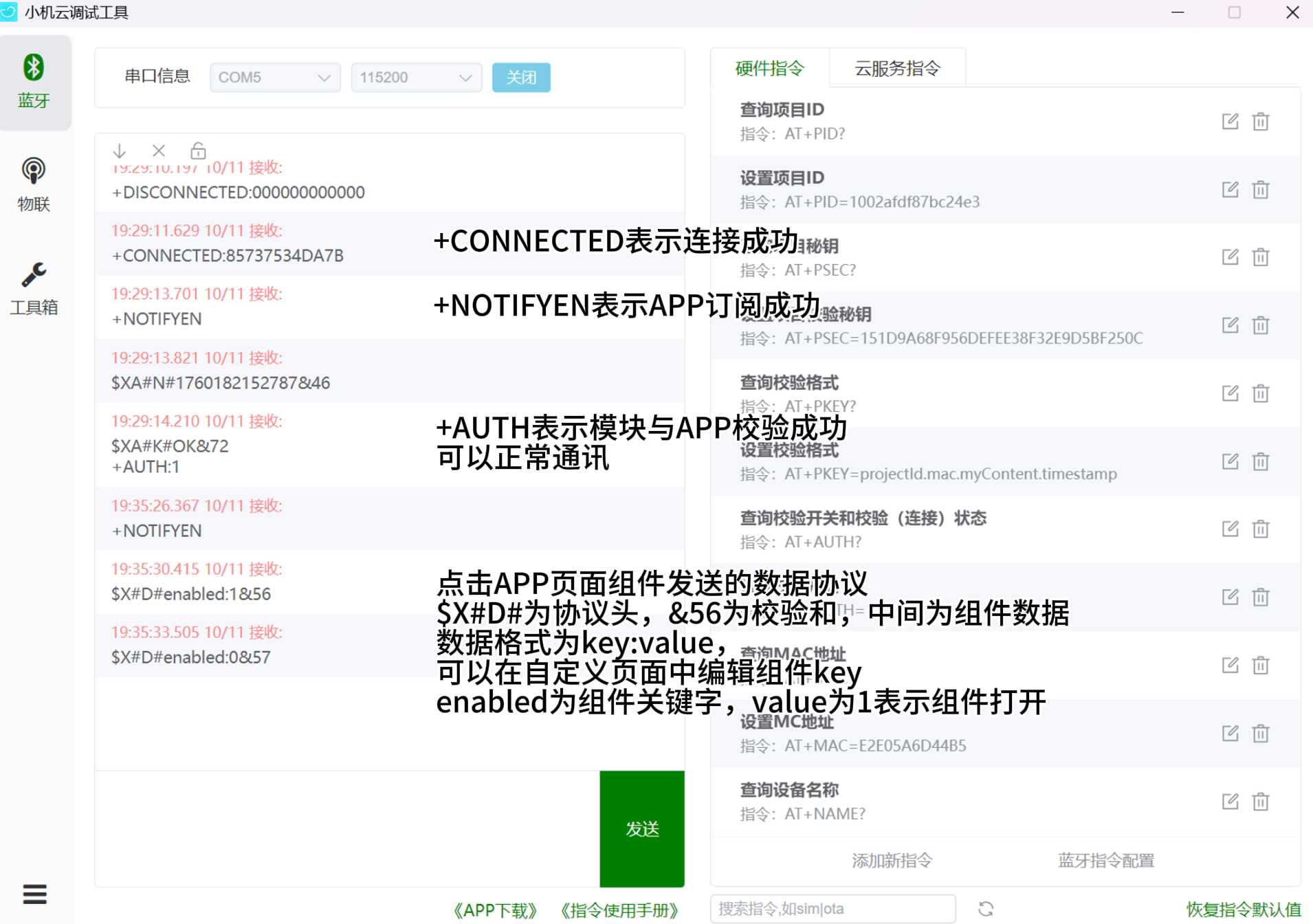

小机云调试工具收到的数据
如何使用调试工具快速发送设备数据,请查看《如何使用小机云蓝牙》界面工作原理简述
WARNING
- 在通信协议中\r\n是回车换行，不是手动输入\r\n。小程序需要判断到\r\n才认为是一条完整的数据。
如果您无法搜索或连接到蓝牙硬件，可以查看文章《常见问题》
