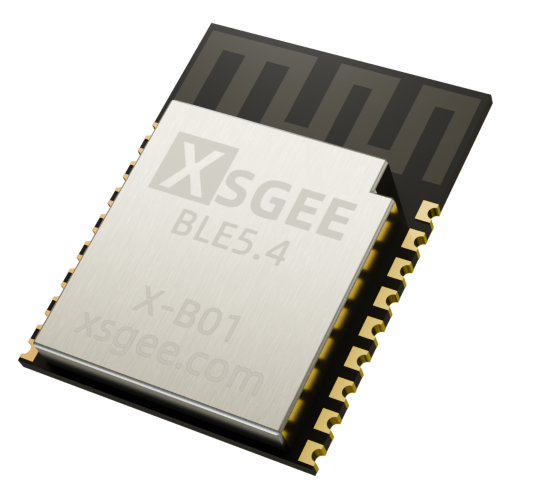

X-B01是一款基于BLE 5.4的低功耗蓝牙模块，AT指令丰富，支持自定义片上IO、PWM。32位 CPU 主频高达 32MHz，体积小，外围电路简单。广泛应用于智能穿戴、便携式医疗、运动健身设备，也能用于智慧家庭、消费电子、工业控制
模块特性
硬件特性
Ø 模组封装：12mm*15.8mm (邮票孔)-18PIN
Ø 硬件设计：带屏蔽罩设计，加强干扰隔离。外围电路简单
Ø 工作频段：2400MHz ～ 2483.5MHz
Ø 调制方式：GFSK
Ø 频偏：±20kHz
Ø 发射功率：-20dbm ～ +10dbm
Ø 接收灵敏度：灵敏度-97dbm
Ø 数据接口：Uart
Ø 支持内部 RTC 实时时钟
Ø 超低功耗：功耗测试
Ø 工作电压：1.8V ～ 3.6V
Ø 工作温度：-40℃ ～ +85℃
Ø 自定义IO：指令自定义IO、PWM
软件特性
Ø 支持全功能 BT5.4 协议
Ø 串口透明传输，无需任何蓝牙协议栈应用经验；
Ø 支持配合客户需求，量身定制专属软件；32位 CPU 主频高达 32MHz，接口资源丰富
Ø 支持 AT 指令，丰富的指令集用于配置模块参数。
Ø 支持 AT 指令低功耗配置
Ø 支持 AT 指令修改广播间隔，修改串口波特率，修改模组名
模块出厂默认参数配置
| 参数 | 默认值 |
|---|---|
| 串口配置 | 115200bps |
| 模块名称 | XSGEE-BLE-#MAC（#MAC为实际地址后4位） |
| 广播间隔 | 200ms |
| 连接间隔 | 10ms-50ms |
| 发射功率 | 5dbm |
| BLE 主服务、读、写通道 | FFF0/FFF1/FFF2 |

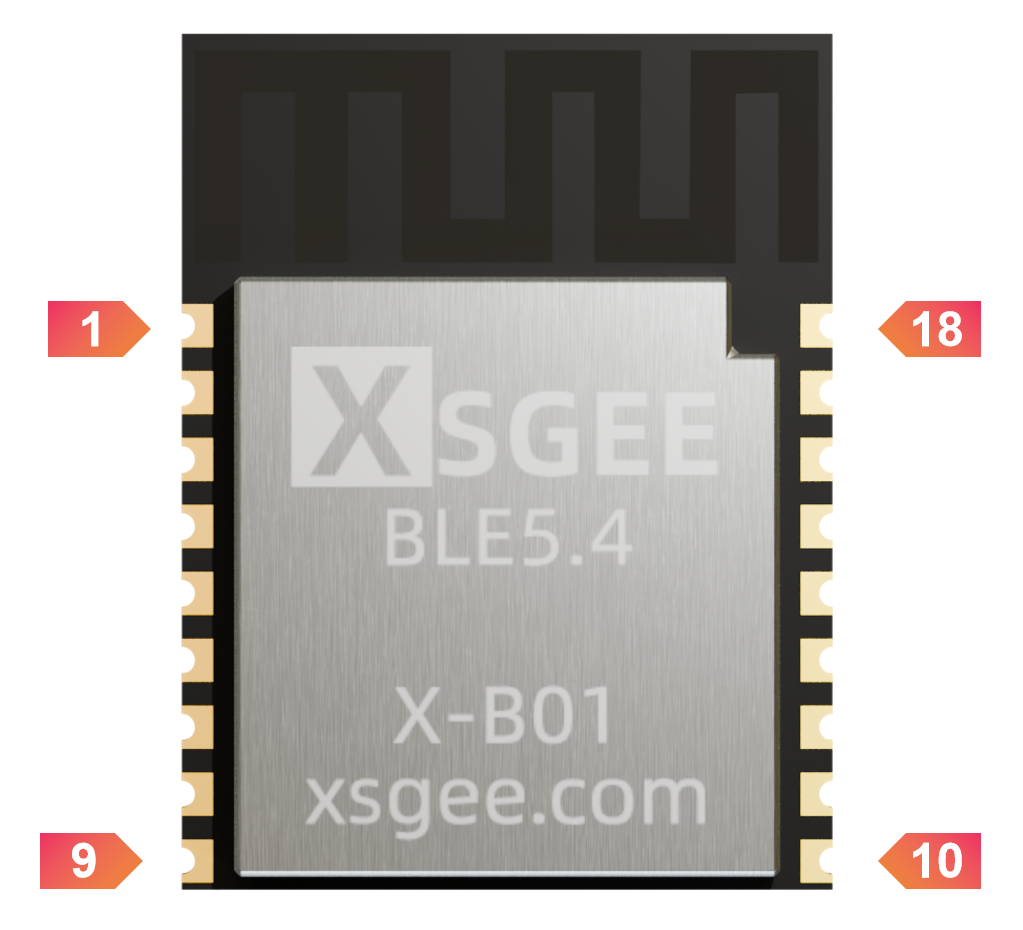

封装尺寸脚位定义
| 模块引脚序号 | 模块脚位名称 | 芯片脚位名称 | 输入/输出 | 功能说明 |
|---|---|---|---|---|
| Pin1 | ANT | ANT | - | 外接天线引脚（未启用） |
| Pin2 | NC | NC | - | 保留 |
| Pin3 | NC | NC | - | 保留 |
| Pin4 | NC | NC | - | 保留 |
| Pin5 | DL_TX | P9 | - | 程序烧录TX |
| Pin6 | SLEEP | P7 | I/O | 工作状态下拉低800ms进入休眠模式，休眠模式下拉高800ms进入工作模式。AT+OFF进入关机模式，使用引引脚唤醒 |
| Pin7 | STATE_LED | P3 | I/O | 工作状态灯，详见AT+LED指令 |
| Pin8 | UART_RX | P2 | 串口接收 | |
| Pin9 | UART_TX | P34 | 串口发送 | |
| Pin10 | VCC | VCC | - | 电源输入 |
| Pin11 | GND | GND | - | 电源地接口 |
| Pin12 | IO1 | P14 | I/O | 可配置IO/PWM口，详见AT+IO |
| Pin13 | RESET | RESET | - | 复位口，拉低1500ms复位 |
| Pin14 | DL_RX | P11 | - | 程序烧录口RX |
| Pin15 | IO4 | P20 | I/O | 可配置IO/PWM口，详见AT+IO |
| Pin16 | IO3 | P18 | I/O | 可配置IO/PWM口，详见AT+IO |
| Pin17 | IO2 | P15 | I/O | 可配置IO/PWM口，详见AT+IO |
| Pin18 | NC | NC | - | 保留 |

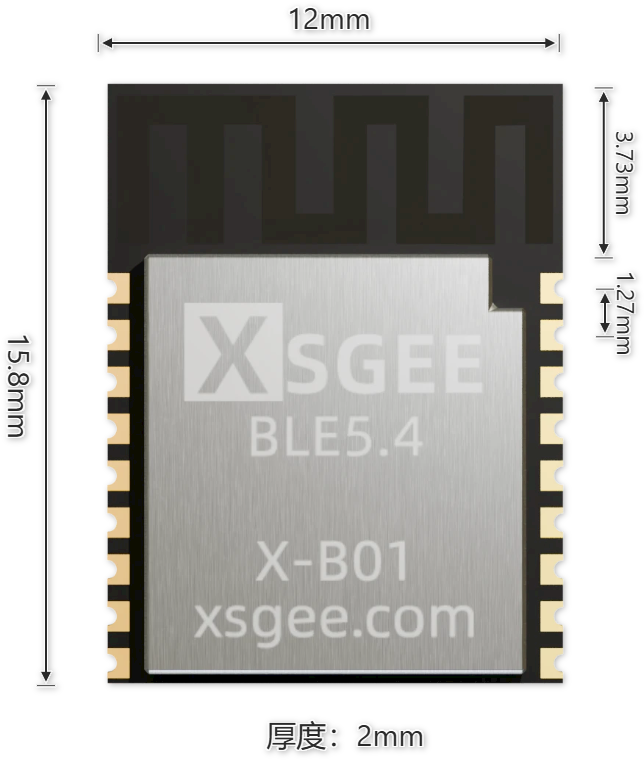

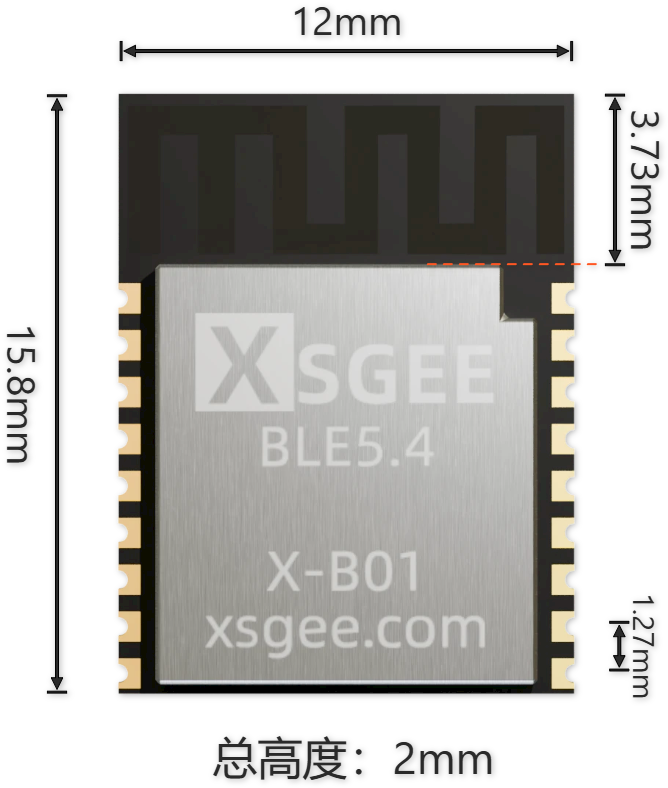

模组封装尺寸
电气特性
绝对最大额定值
| 参数 | 最小值 | 最大值 | 单位 |
|---|---|---|---|
| 存储温度 | -40 | +85 | ℃ |
| VDD | -0.3 | 3.6 | V |
| 其它管脚 | -0.3 | VDD+0.3 | V |
| ESD(Human Body) | 8 | kV | |
| ESD(Charged Device) | 500 | V |
低功耗
| 模式 | 功耗 |
|---|---|
| 关机 | 0.3uA |
| 休眠（不保留SRAM，32Khz） | 1uA |
| 休眠（保留SRAM，32Khz） | 4uA |
| 接收数据（3.3V） | 8mA |
| 发送数据（3.3V 0dBm） | 8.6mA |
推荐运行条件
| 参数 | 最小值 | 推荐值 | 最大值 | 单位 |
|---|---|---|---|---|
| 工作温度 | -40 | 27 | +85 | ℃ |
| VDD | 1.8 | 3 | 3.6 | V |
指令通用说明
- 指令返回格式统一为
+<指令名>:<返回内容> - 错误返回通常为
+<指令名>:ERR，部分指令有特定错误返回（如长度错误 ERR_LEN）
基础指令
1. AT
- 功能：测试指令通信是否正常
- 格式：
AT - 返回：
AT - 说明：用于验证设备与主机之间的 AT 指令通信链路是否通畅
- 示例：发送
AT，返回AT，表示通信链路正常
2. AT+REBOOT
- 功能：重启模块
- 格式：
AT+REBOOT - 返回：
+REBOOT:OK - 示例：发送
AT+REBOOT，返回+REBOOT:OK后模块将重启
3. AT+DEFAULT
- 功能：恢复设备出厂设置
- 格式：
AT+DEFAULT - 返回：
+DEFAULT:OK - 说明：恢复所有参数至默认值，包括设备名称、波特率、功率等参数
- 示例：发送
AT+DEFAULT，返回+DEFAULT:OK后设备参数恢复为出厂状态
4. AT+VER
- 功能：查询设备固件版本
- 格式：
AT+VER? - 返回：
+VERSION:1.0.3 - 说明：返回当前设备的固件版本信息
- 示例：发送
AT+VER?，返回+VERSION:1.0.3，表示当前固件版本为 1.0.3
设备信息指令
1. AT+NAME
功能：设置或查询设备名称
设置格式：
AT+NAME=<name>，如果name中包含#MAC，则会自动替换成MAC后两位查询格式：
AT+NAME?返回：
- 设置成功：
+NAME:OK - 查询返回：
+NAME:<当前设备名称>
- 设置成功：
说明：设备名称用于 BLE 广播，名字最长20字节
示例：
- 设置：发送
AT+NAME=MyDevice，返回+NAME:OK，设备名称被设置为 "MyDevice" - 设置：发送
AT+NAME=MyDevice-#MAC，返回+NAME:OK，设备名称被设置为 "MyDevice" - 查询：发送
AT+NAME?，返回+NAME:MyDevice，表示当前设备名称为 "MyDevice"
- 设置：发送
2. AT+ADDR
功能：设置或查询设备 MAC 地址
设置格式：
AT+ADDR=<mac>（格式：12 位十六进制数，如 AABBCCDDEEFF）查询格式：
AT+ADDR?返回：
- 设置成功：
+ADDR:OK - 查询返回：
+ADDR:<当前MAC地址>
- 设置成功：
说明：设置的 MAC 地址将被写入 Flash 保存
示例：
- 设置：发送
AT+ADDR=AABBCCDDEEFF，返回+ADDR:OK，MAC 地址被设置为 "AABBCCDDEEFF" - 查询：发送
AT+ADDR?，返回+ADDR:AABBCCDDEEFF，表示当前 MAC 地址为 "AABBCCDDEEFF"
- 设置：发送
通信参数指令
1. AT+BAUD
功能：设置或查询 UART 波特率
设置格式：
AT+BAUD=<baudrate>支持的波特率：4800、9600、14400、19200、38400、57600、115200、500000、1000000
查询格式：
AT+BAUD?返回：
- 设置成功：
+BAUD:OK - 查询返回：
+BAUD:<当前波特率>
- 设置成功：
说明：设置后立即生效并写入 Flash，设备会重新初始化 UART
示例 ：
- 设置：发送
AT+BAUD=9600，返回+BAUD:OK，波特率被设置为 9600 - 查询：发送
AT+BAUD?，返回+BAUD:9600，表示当前波特率为 9600
- 设置：发送
2. AT+RFPW
功能：设置或查询射频发射功率
设置格式：
AT+RFPW=<power>功率参数对应表：
- 0: 5dBm（默认）
- 1: 0dBm
- 2: -5dBm
- 3: -20dBm
- 4: 10dBm
查询格式：
AT+RFPW?返回：
- 设置成功：
+RFPW:OK - 查询返回：
+RFPW:<当前功率值，如5dBm>
- 设置成功：
示例：
- 设置：发送
AT+RFPW=2，返回+RFPW:OK，发射功率被设置为 - 5dBm - 查询：发送
AT+RFPW?，返回+RFPW:-5dBm，表示当前发射功率为 - 5dBm
- 设置：发送
BLE 参数指令
1. AT+AINT
功能：设置或查询 BLE 广播间隔
设置格式：
AT+AINT=<interval>参数范围：32-6400（单位：625us，对应 20ms-4s）
查询格式：
AT+AINT?返回：
- 设置成功：
+AINT:OK - 查询返回：
+AINT:<当前广播间隔>
- 设置成功：
说明：重启有效
示例：
- 设置：发送
AT+AINT=320（对应 200ms），返回+AINT:OK，广播间隔被设置为 320 - 查询：发送
AT+AINT?，返回+AINT:320，表示当前广播间隔为 320
- 设置：发送
2. AT+CINT：设置或查询 BLE 连接间隔
功能：配置或获取 BLE 连接状态下的通信间隔参数，影响设备与连接设备之间的数据交互频率
设置格式：
AT+CINT=<min_interval>,<max_interval>- 参数说明：
min_interval：最小连接间隔，范围为 6-3200（单位：1.25ms，对应 7.5ms-4000ms）max_interval：最大连接间隔，范围需大于等于min_interval，同上述单位和范围
- 参数说明：
查询格式：
AT+CINT?返回信息：
- 设置成功：
+CINT:OK - 设置失败（参数无效）：
+CINT:ERR - 查询返回：
+CINT:<当前最小间隔>,<当前最大间隔>
- 设置成功：
说明：
- 连接间隔越小，数据交互越频繁，实时性越高，但功耗相对增加
- 连接间隔需在 BLE 协议规定范围内，超出范围会返回错误
- 重启生效
示例：
- 设置：发送
AT+CINT=8,40（最小 10ms，最大 50ms），返回+CINT:OK，连接间隔被设置完成 - 查询：发送
AT+CINT?，返回+CINT:8,40，表示当前最小连接间隔为 8、最大为 40 - 错误示例：发送
AT+CINT=5,10（min_interval 小于 6），返回+CINT:ERR
- 设置：发送
3. AT+CTOUT
功能：设置或查询 BLE 连接超时时间
设置格式：
AT+CTOUT=<timeout>参数范围：10-3200（单位：10ms，对应 100ms-30s）
查询格式：
AT+CTOUT?返回：
- 设置成功：
+CTOUT:OK - 查询返回：
+CTOUT:<当前超时时间>
- 设置成功：
说明：
- 重启生效
示例：
- 设置：发送
AT+CTOUT=300（对应 3s），返回+CTOUT:OK，超时时间被设置为 300 - 查询：发送
AT+CTOUT?，返回+CTOUT:300，表示当前超时时间为 300
- 设置：发送
4. AT+CONT
功能：设置或查询设备是否可连接
设置格式：
AT+CONT=<mode>（0: 不可连接，1: 可连接）查询格式：
AT+CONT?返回：
- 设置成功：
+CONT:OK - 查询返回：
+CONT:<当前模式>
- 设置成功：
说明：
- 重启生效
示例：
- 设置：发送
AT+CONT=1，返回+CONT:OK，设备被设置为可连接模式 - 查询：发送
AT+CONT?，返回+CONT:1，表示当前设备为可连接模式
- 设置：发送
电源管理指令
1. AT+POWER
功能：设置或查询电源模式
设置格式：
AT+POWER=<mode>[,<sleep_time>]- mode: 0（正常模式）、1（睡眠模式 ）
- sleep_time: 仅在睡眠模式下有效，设置自动睡眠超时时间，默认为10秒
查询格式：
AT+POWER?返回：
- 设置成功：
+POWER:OK - 查询返回：
+POWER:<当前模式>,<睡眠超时时间>
- 设置成功：
说明：仅在从机模式下有效
示例：
- 设置正常模式：发送
AT+POWER=0，返回+POWER:OK - 设置睡眠模式（超时 30 秒）：发送
AT+POWER=1,30，返回+POWER:OK - 查询：发送
AT+POWER?，返回+POWER:1,30，表示当前为睡眠模式，自动睡眠超时时间 30 秒
- 设置正常模式：发送
2. AT+OFF
- 功能：设备关机
- 格式：
AT+OFF - 返回：
+OFF:OK - 说明：设备进入关机状态，可通过拉高SLEEP引脚唤醒
- 示例：发送
AT+OFF，返回+OFF:OK后设备进入关机状态
其他指令
1. AT+LED
- 功能：设置或查询 LED 模式
- 设置格式：
AT+LED=<mode>- 0: 任何情况下灯常灭
- 1: 启动后未连接灯常亮，连接后灯闪（默认）
- 2: 启动后未连接灯常灭，连接后灯闪
- 查询格式：
AT+LED? - 返回：
- 设置成功：
+LED:OK - 查询返回：
+LED:<当前模式>
- 设置成功：
- 示例：
- 设置：发送
AT+LED=1，返回+LED:OK，LED 被设置为开启模式 - 查询：发送
AT+LED?，返回+LED:1，表示当前 LED 为开启模式
- 设置：发送
2. AT+IO
- 设置格式：
AT+IO=<mode>- 配置为输入：I,1,1。
- 参数1：I为输入模式
- 参数2：引脚，1为IO1，2为IO2，3为IO3，4为IO4
- 参数3：默认上下拉配置，1为上拉，2为下拉
- 状态变化通知：当外部状态变化时，会通过串口和BLE发出通知
- 串口：+I1:0\r\n。其中I1的1表示当前IO口，0表示状态
- BLE通知服务（需要订阅通知）：$X#D#@IN1:0&44\r\n。其中IN1中的1代表IO口，0表示IO口状态。协议详情见文本协议一文
- 配置为输出：O,1,1。
- 参数1：O为输出模式
- 参数2：引脚，1为IO1，2为IO2，3为IO3，4为IO4
- 参数3：默认输出配置，1为上拉，2为下拉
- 可以通过APP下发协议控制IO高低：$X#D#@OUT1:0&0D\r\n
- 配置为PWM：P,1,0,50。
- 参数1：O为输出模式
- 参数2：引脚，1为IO1，2为IO2，3为IO3，4为IO4
- 参数3：分频参数，可选值为0: 158kHz；1:79kHz；2:39kHz；3:13kHz；4:10kHz；5:5kHz；6:1.5kHz；7:1.23kHz
- 参数4：默认占空比，0~100
- 可以通过APP下发协议控制PWM占空比：$X#D#@PWM1:60&3F\r\n，配置PWM1占空比为60
- 配置为输入：I,1,1。
- 查询格式：
- 查询所有IO配置
AT+IO? - 查询指定IO配置
AT+IO=?,1
- 查询所有IO配置
- 返回：
- 设置成功：
+IO:OK - 查询返回：
+IO1:<当前IO配置>
- 设置成功：
- 示例：
- 设置IO1为输入引脚，默认下拉：
AT+IO=I,1,0 - 设置IO2为输出引脚，默认值为1：
AT+IO=O,2,1 - 设置IO3为PWM输出，默认频率40kHz，占空比为50：
AT+IO=P,3,1,50 - 查询IO4引脚配置：
AT+IO=?,4，返回+IO4:I,1,1
- 设置IO1为输入引脚，默认下拉：
3. AT+AUTH
功能：设置或查询自动认证模式
设置格式：
AT+AUTH=<mode>查询格式：
AT+AUTH?返回：
- 设置成功：
+AUTH:OK - 查询返回：
+AUTH:<自动校验开关>,<连接状态> - 自动校验开关说明：0（不自动校验）、1（连接自动校验）
- 连接状态说明：0（未连接）、1（已连接未认证）、2（已连接且认证成功）
- 设置成功：
示例：
- 设置：发送
AT+AUTH=1，返回+AUTH:OK，自动认证模式被设置为 1 - 查询：发送
AT+AUTH?，返回+AUTH:1,0，表示当前模式为 1，设备未连接
- 设置：发送
4. AT+TXMOD
功能：设置或查询数据传输模式
设置格式：
AT+TXMOD=<mode>- 1: 传输所有数据并执行命令
- 2: 传输所有数据但不执行命令
- 3: 仅执行命令不传输数据
查询格式：
AT+TXMOD?返回：
- 设置成功：
+TXMOD:OK - 查询返回：
+TXMOD:<当前模式>
- 设置成功：
示例：
- 设置：发送
AT+TXMOD=2，返回+TXMOD:OK，传输模式被设置为 2 - 查询：发送
AT+TXMOD?，返回+TXMOD:2，表示当前传输模式为 2
- 设置：发送
5. AT+PID
功能：设置或查询项目 ID
设置格式：
AT+PID=<pid>查询格式：
AT+PID?返回：
- 设置成功：
+PID:OK - 设置失败（长度错误）：
+PSEC:ERR_LEN - 查询返回：
+PID:<项目ID是否存在，1:存在，0:不存在>
- 设置成功：
说明：项目ID长度为16字符
示例：
- 设置（16 字符）：发送
AT+PID=1234567890abcdef，返回+PID:OK - 设置（长度错误）：发送
AT+PID=123（不足 16 字符），返回+PSEC:ERR_LEN - 查询：发送
AT+PID?，返回+PID:1，表示项目 ID 已存在
- 设置（16 字符）：发送
6. AT+PSEC
功能：设置或查询项目密钥
设置格式：
AT+PSEC=<secret>查询格式：
AT+PSEC?返回：
- 设置成功：
+PSEC:OK - 设置失败（长度错误）：
+PSEC:ERR_LEN - 查询返回：
+PSEC:<密钥是否存在，1:存在，0:不存在>
- 设置成功：
说明：密钥长度为 32 字符
示例：
- 设置（32 字符）：发送
AT+PSEC=1234567890abcdef1234567890abcdef，返回+PSEC:OK - 设置（长度错误）：发送
AT+PSEC=123（不足 32 字符），返回+PSEC:ERR_LEN - 查询：发送
AT+PSEC?，返回+PSEC:1，表示项目密钥已存在
- 设置（32 字符）：发送
7. AT+PKEY
功能：设置或查询项目校验格式
设置格式：
AT+PKEY=<key>查询格式：
AT+PKEY?返回：
- 设置成功：
+PKEY:OK - 查询返回：
+PKEY:<密钥是否存在，1:存在，0:不存在>
- 设置成功：
说明：key最长40字节
示例：
- 设置：发送
AT+PKEY=testkeyformat123，返回+PKEY:OK - 查询：发送
AT+PKEY?，返回+PKEY:1，表示项目校验格式已存在
- 设置：发送
8. AT+TS
- 功能：查询时间戳
- 格式：
AT+TS? - 返回：
+TS:<当前时间戳> - 示例：发送
AT+TS?，返回+TS:1680000000000，表示当前时间戳为 1680000000000
9. AT+AVDA
- 功能：查询广播数据
- 格式：
AT+AVDA? - 返回：
+AVDA:<广播数据> - 说明：用于查询当前 BLE 广播数据内容
- 示例：发送
AT+AVDA?，返回+AVDA:3131323233333434353536362431303133613165393565333665393231
通知说明
状态通知
| 通知格式 | 触发场景 / 含义 |
|---|---|
+READY\r\n | 模块上电就绪，广播已经开始 |
+CONNECTED:master_mac\r\n | 蓝牙已连接，master_mac主机MAC |
+DISCONNECTED:master_mac\r\n | 蓝牙已断开，master_mac主机MAC |
+NOTIFYEN\r\n | 主机已经订阅模块通知 |
+NOTIFYDIS\r\n | 主机取消订阅模块通知 |
+SLEEP\r\n | 设备进入休眠模式时发送 |
+WAKEUP\r\n | 设备从休眠状态被唤醒时发送 |
+AUTH:1\r\n | 设备与APP校验成功 |
+AUTH:0\r\n | 设备与APP校验失败 |
| +HRESET\r\n | 硬件复位通知 |
检验异常通知
模块连接后，默认会与APP进行校验。在校验过程中出现异常发会出下面的通知
| 异常通知格式 | 触发场景 |
|---|---|
+PKEY:0\r\n | 项目密钥（project_key）为空时 |
+PSEC:0\r\n | 项目密钥（project_secret）为空时 |
+PID:0\r\n | 项目 ID（project_id）为空时 |
+MAC:0\r\n | 设备 MAC 地址（mac）为空时 |
+TIMESTAMP:0\r\n | 时间戳（timestamp）为空时 |

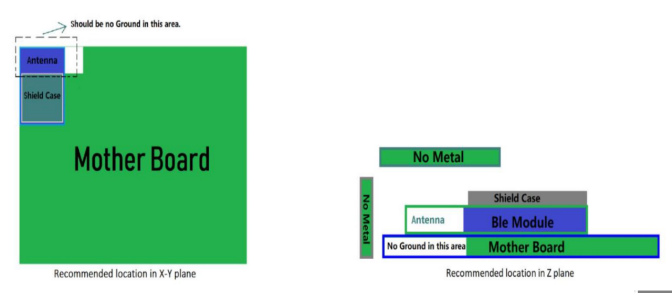

模块布局参考建议
Ø 模块天线远离其他电路，下方不走线、不铺铜。
Ø 用户最终产品外壳靠近天线部分不能采用金属材质(包括含金属颗粒涂料的喷涂)。
Ø 模块的接入电源建议使用磁珠进行隔离。
Ø 请检查电源稳定性，电压不能大幅频繁波动。
Ø 器件接地要良好，减少寄生电感。
贴片生产注意事项

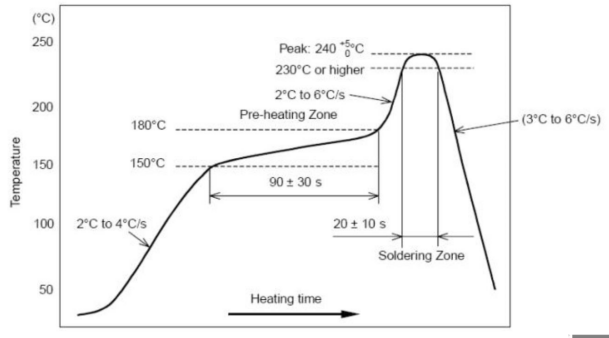

用户批量贴片时，回流焊温度不要超过 245℃，请参考图 4 温度曲线。

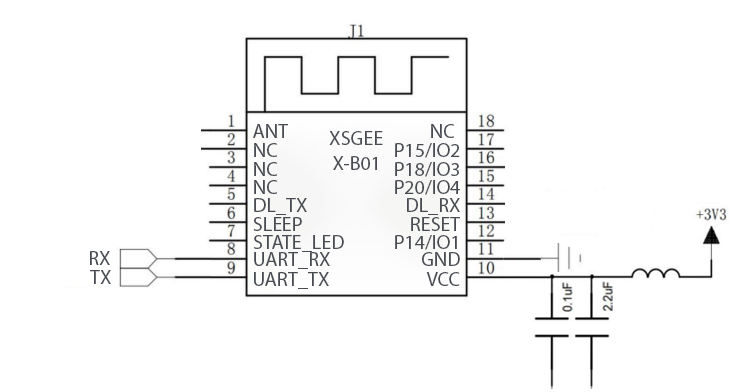

外围电路
