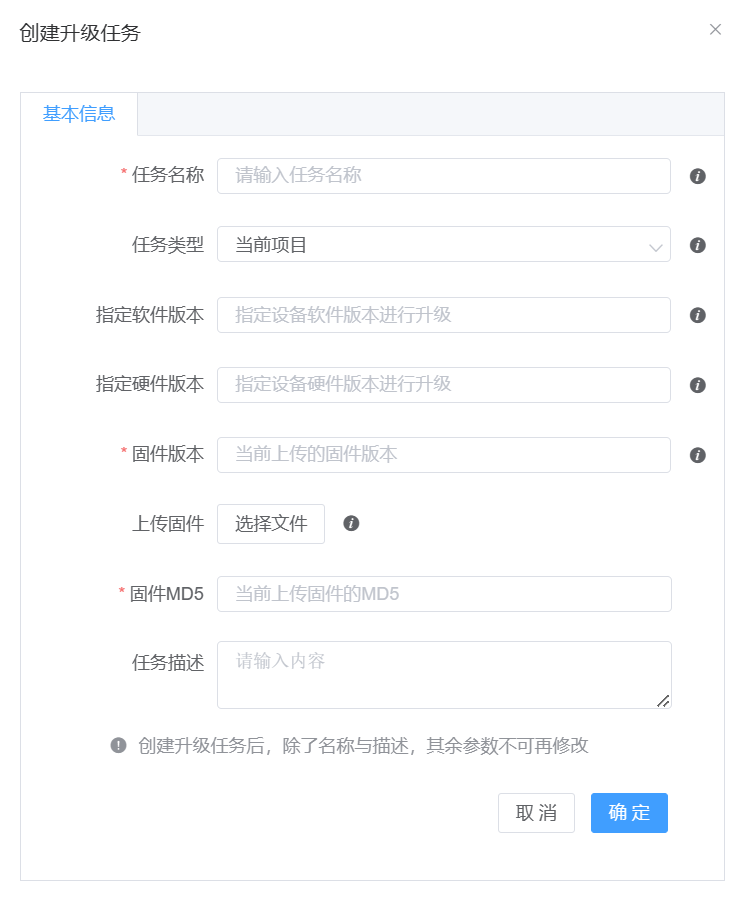

新建升级任务 ​


基本信息 ​

  • 任务类型：
    • 当前项目：指定当前项目下的所有设备为任务的执行对象
    • 指定分组：指定分组下的所有设备为任务的执行对象
    • 指定标签：与标签所匹配的设备为任务的执行对象
    • 指定设备：指定设备为任务的执行对象

注意：多个任务下的设备有重合，会造成任务冲突

  • 指定软件版本号：匹配软件版本号的设备为任务的执行对象
  • 指定硬件版本号：匹配硬件版本号的设备为任务的执行对象
  • 固件版本：升级完成后，设备向小机云上传软件版本号，**需要软件版本号与固件版本号一致**才算升级完成

注意：创建升级任务后，除了名称与描述，其余参数不可再修改

点击确定后，完成任务任务新建


开始推送任务 ​

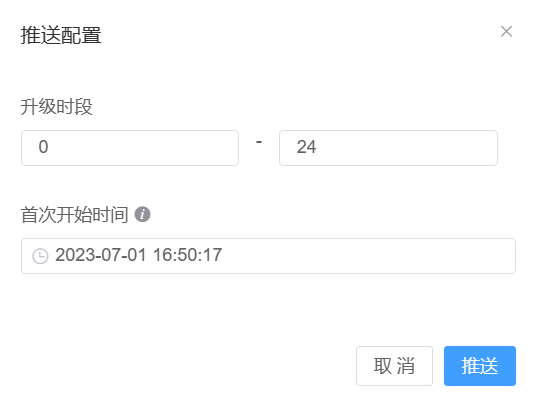

编辑好需要的配置后，点击开始推送后会弹出如下对话框


  • 升级时段：每天任务的执行时间，如，设置升级时段0~6，则每天0~6时会向设备发起推送通知

  • 首次开始时间：任务将会在该时间后进入执行队列。如，设置首次开始时间为3天后，3天后任务开始进入执行队列，并在升级时段向在线设备发起推送通知

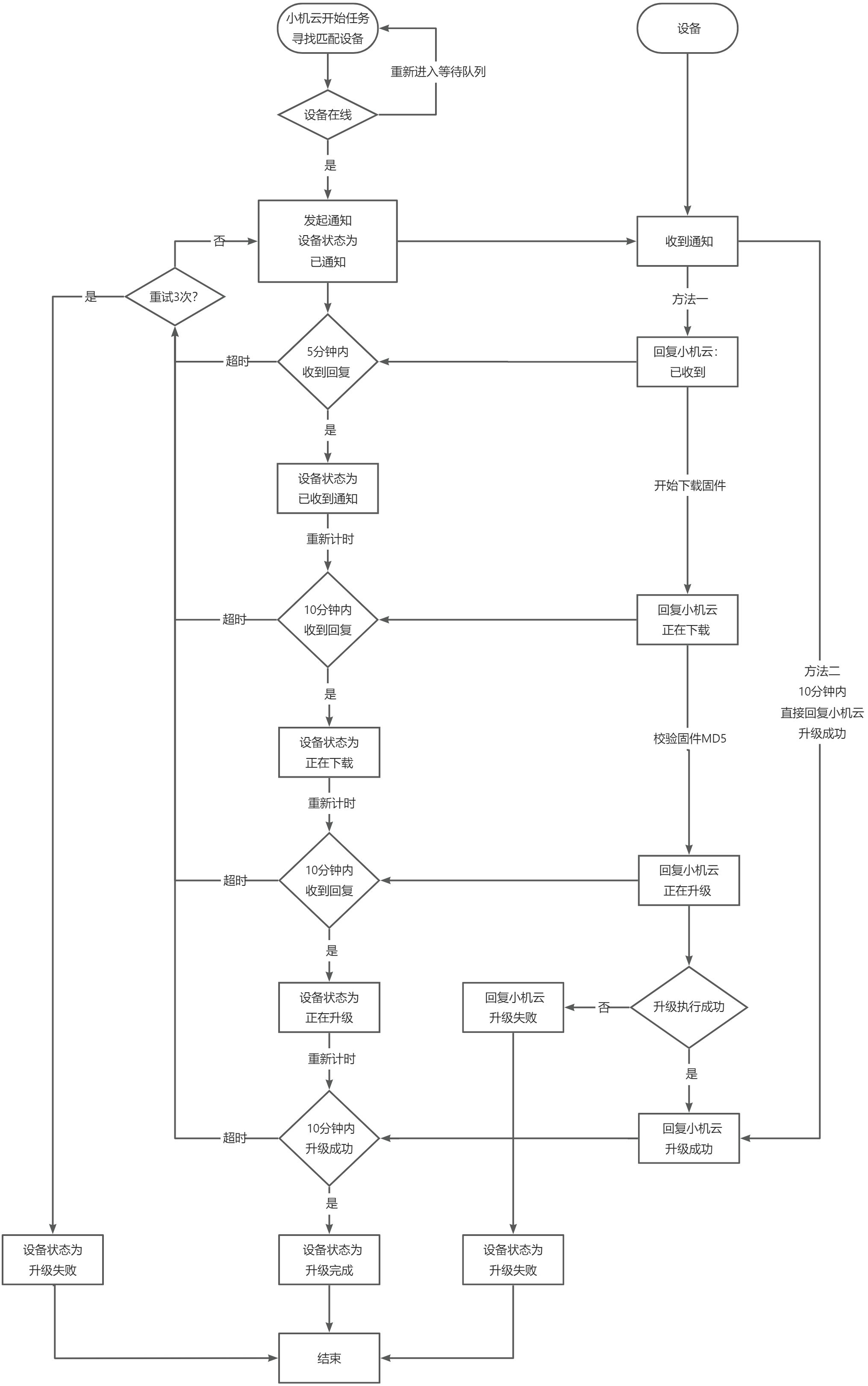

推送流程 ​

在首次开始时间后，并在升级时段内，小机云会向在线设备发送推送通知，设备收到推送通知后向小机云发起确认，即可完成升级过程。

建议：设备开机后向小机云上传软件版本号

具体流程如下

  1. 小机云会在5分钟一个周期，查找出在可执行时间内升级任务。查找任务下软件版本与固件版本不一致的设备且在线设备
  2. 并发向设备的通知topic（在设备详情中查看）发起通知。通知格式如下：
json
//JSON格式
{
  "notifyType": "ota",					//通知类型
  "fwVersion": "v1.0"，					//固件版本号
  "filename": "firmware.bin", 	    //固件名
  "md5": "d039m02320a0...",			//固件md5
  "url": "https://........"			//固件下载链接，下载链接60分钟有效
}
  1. 设备回复小机云已收到。可以通过两种方式向小机云回复OTA状态，以下步骤一致，设备http接口或者上传OTA状态文本协议
    1. 5分钟内不回复，小机云重新发送通知，累计重新通知3次
  2. 收到升级通知后，设备开始下载。设备回复小机云正在下载。10分钟内未回复小机云正在升级，小机云判定升级超时，小机云重新进入升级流程，累计重新3次
  3. 下载完成后设备回复，设备校验下载文件的MD5，校验通过后回复小机云正在升级。10分钟内未回复小机云升级完成，小机云判定升级超时，小机云重新进入升级流程，累计重新3次
  4. 设备执行完配置后，携带软件版本号回复小机云“升级完成。软件版本号与固件版本号一致后，升级成功。（设备收到通知后，可以跳过前几步，直接回复“升级已完成”）
    1. 10分钟内不回复，小机云重新进入升级流程，累计重新3次
    2. 设备直接回复配置失败，不再重试

设备主动查询升级任务 ​

设备可以通过设备http接口或者小机云文本协议查询设备升级任务

制作DTU的OTA固件包 ​

本节适用于小机云4G硬件

  1. 在下载页中下载旧版本的FOTA包，与目标新版本的FOTA包，使用差分工具制作生成差分包。

  2. 小机云设备远程升级不会清楚内置存储内容

远程升级示例 ​

可以参考设备与小机云调试工具配合远程升级流程远程升级(OTA)
