DGA00硬件手册

产品介绍

DGA00是由小机云（xsgee.com）推出的工业级4G全网通RTU，扩展丰富、稳定可靠。

配合小机云服务可以快速实现自定义页面远程控制，设备管理（状态监控，配置与升级等），数据与日志存储，设备地图，等功能

硬件特性如下 :

1. 支持 5~24V 宽电压；
2. 支持-35~75 摄氏度工作环境温度；
3. 支持 5~95%RH 湿度环境；
4. 支持 3.3V TTL 串口、RS485 通讯方式；
5. 支持 1 路常开继电器输出(直流 30V/1A 继电器) ;
6. 支持 2 路光耦隔离输入(3~30V 电压检查) ;
7. 支持二次开发 购买链接：DGA00

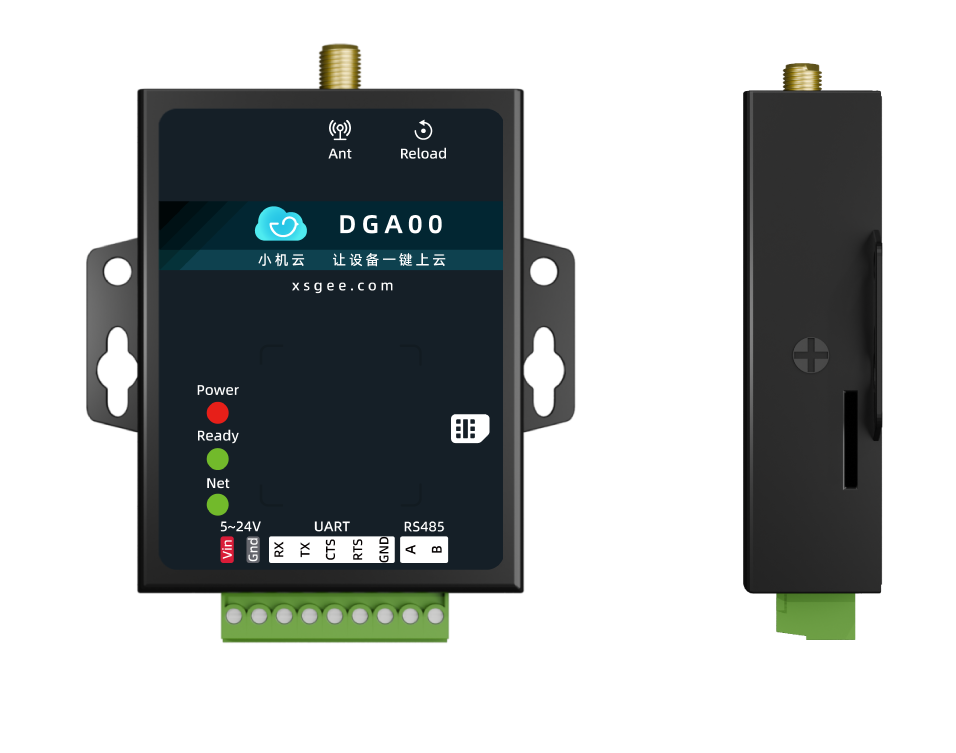

硬件介绍

硬件参数

硬件接口



指示灯定义

工作指令灯

设备上面有 2 颗状态 LED 灯，其意义如下。（STATUS、 STA、RDY、这几种丝印描述都在下面统称STATUS LED）

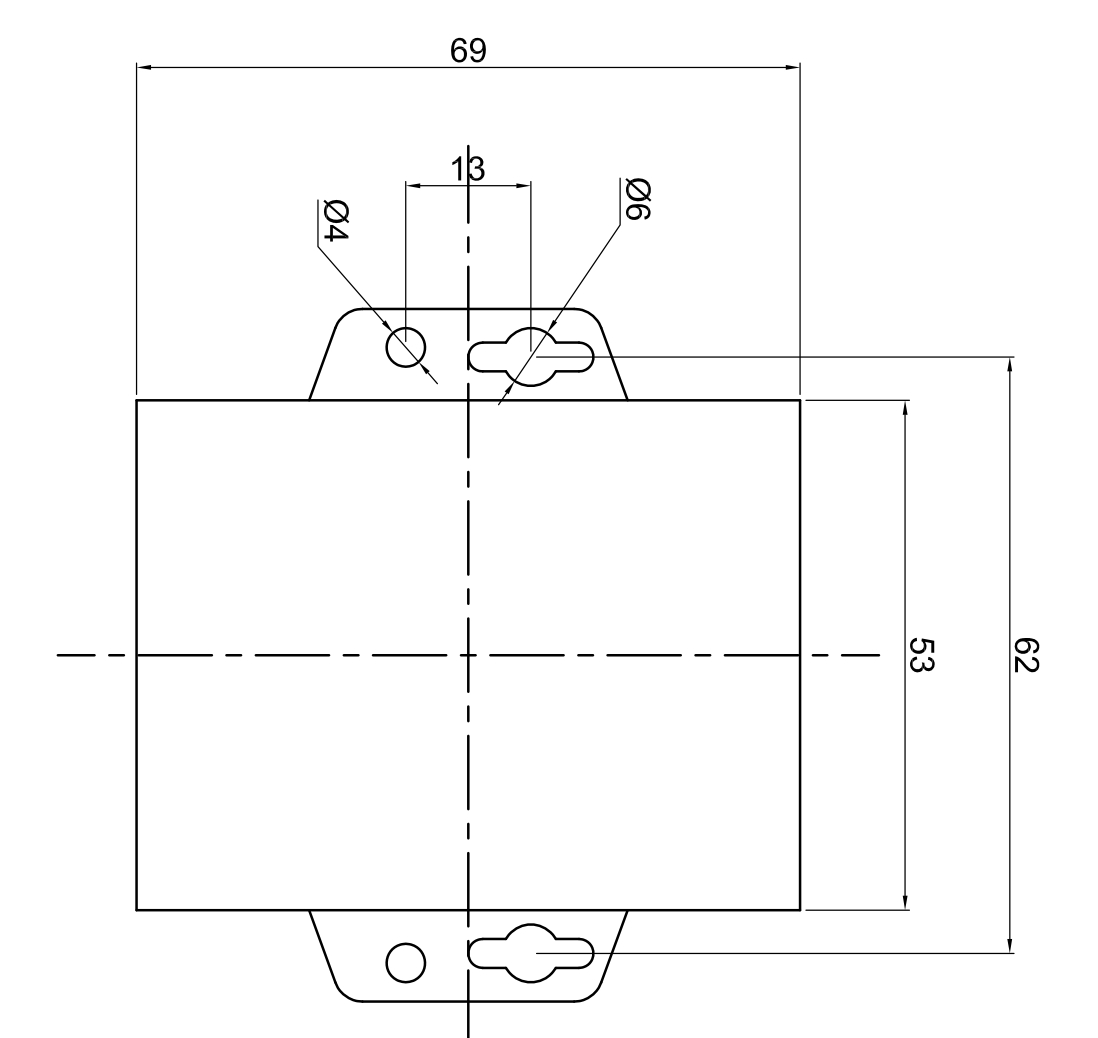

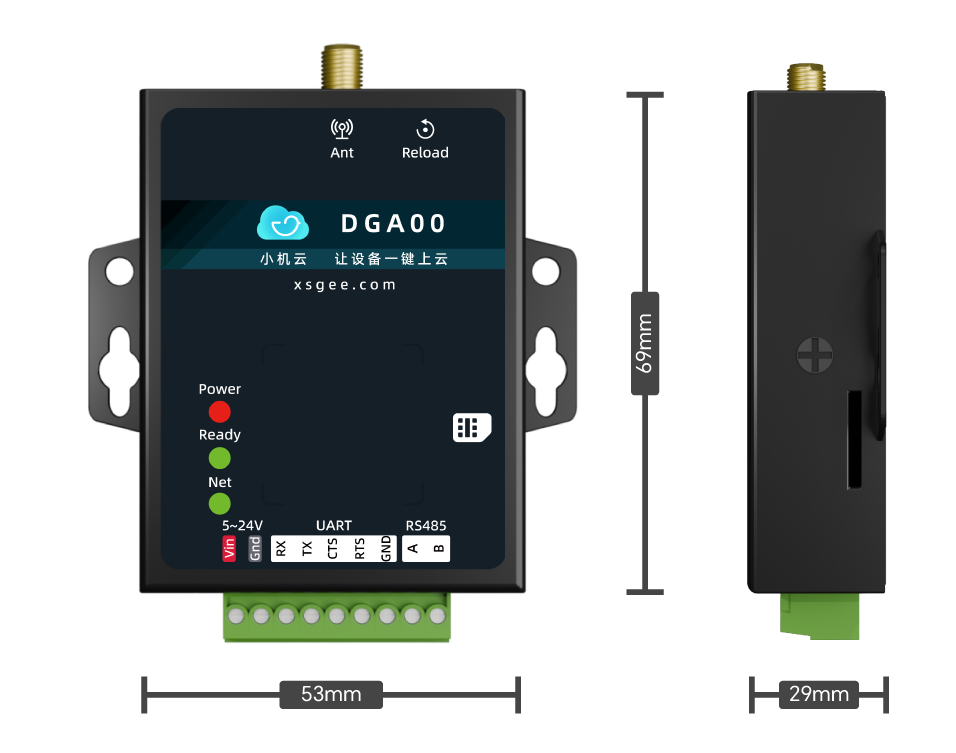

硬件尺寸



安装方式

螺丝固定方式安装

支持M3螺丝安装

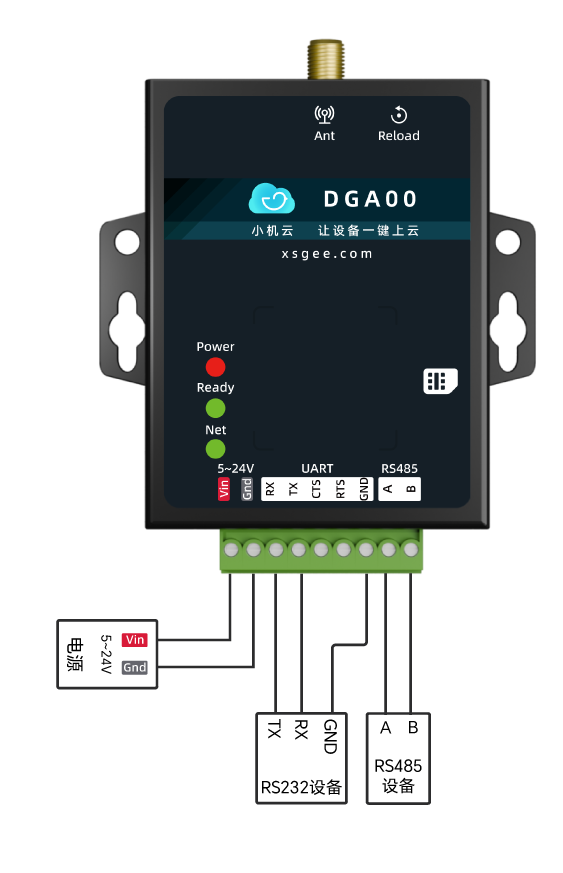

接线方式

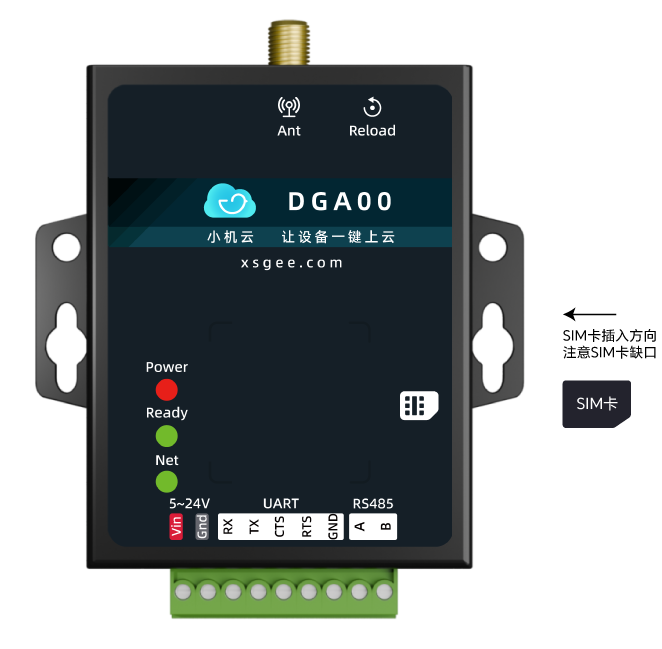

SIM插入方向
