RGC88 用户手册 ​

产品介绍 ​

RGC88是由小机云（xsgee.com）推出的工业级4G全网通RTU，扩展丰富、稳定可靠。

配合小机云服务可以快速实现自定义页面远程控制，设备管理（状态监控，配置与升级等），数据与日志存储，设备地图，等功能

硬件特性如下 :

  1. 支持 5~36V 宽电压；

  2. 标准 35MM 导轨外壳；

  3. 支持-35~75 摄氏度工作环境温度；

  4. 支持 RS232 串口、RS485 通讯方式；

  5. 支持 8 路常开 2 脚继电器输出(交流 220V/5A ，直流 30V/5A 继电器) ;

  6. 支持 8 路光耦隔离输入(3~30V 电压检查) ;

  7. 支持二次开发

    购买链接：RGC88

硬件介绍 ​

硬件参数 ​

硬件管脚 ​

指示灯定义 ​

工作指令灯 ​

设备上面有 2 颗状态 LED 灯，其意义如下。（STATUS、 STA、RDY、这几种丝印描述都在下面统称STATUS LED）

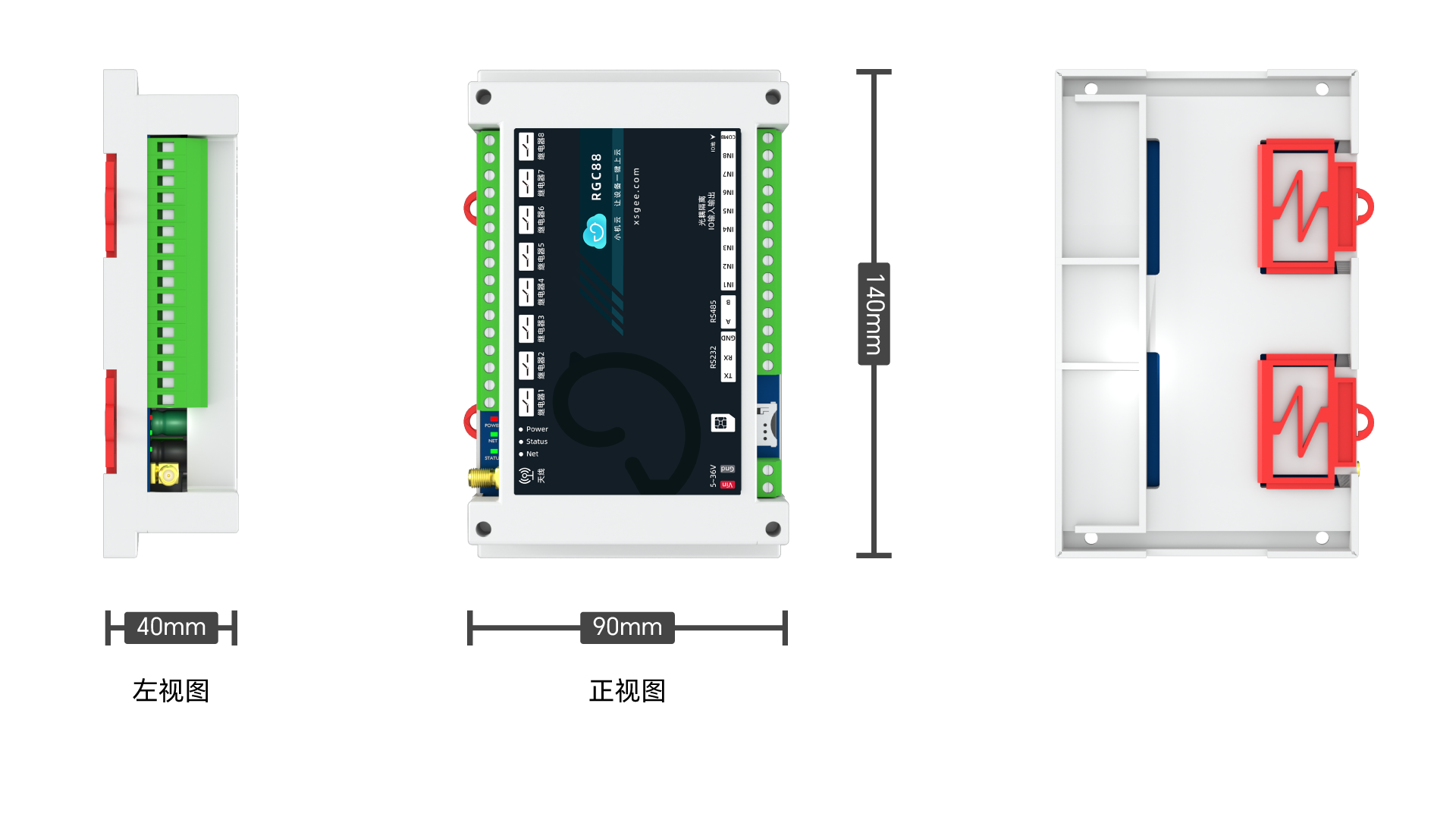

硬件尺寸 ​



安装方式 ​

导轨方式安装 ​

适用于35mm通用导轨

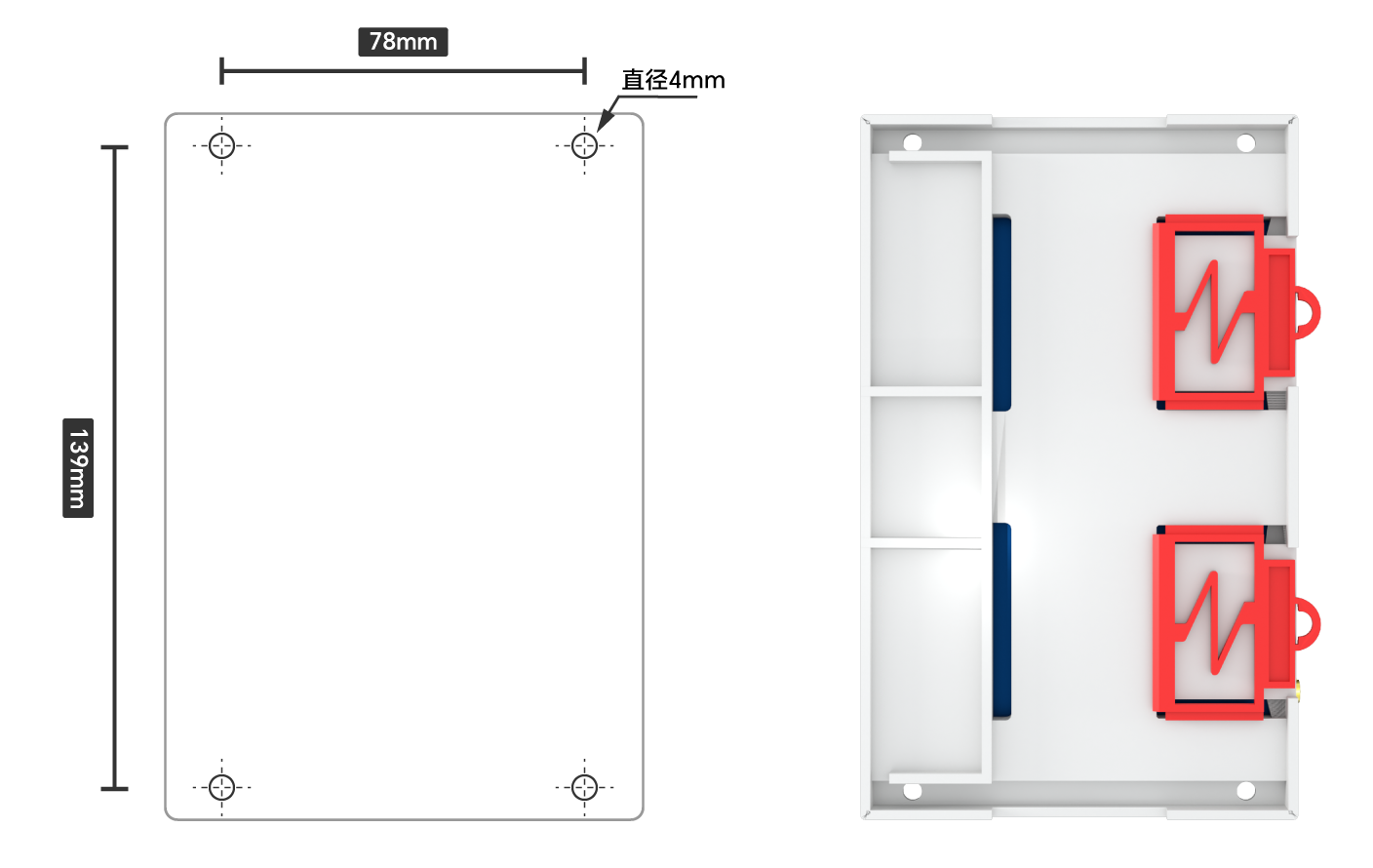

螺丝安装方式 ​

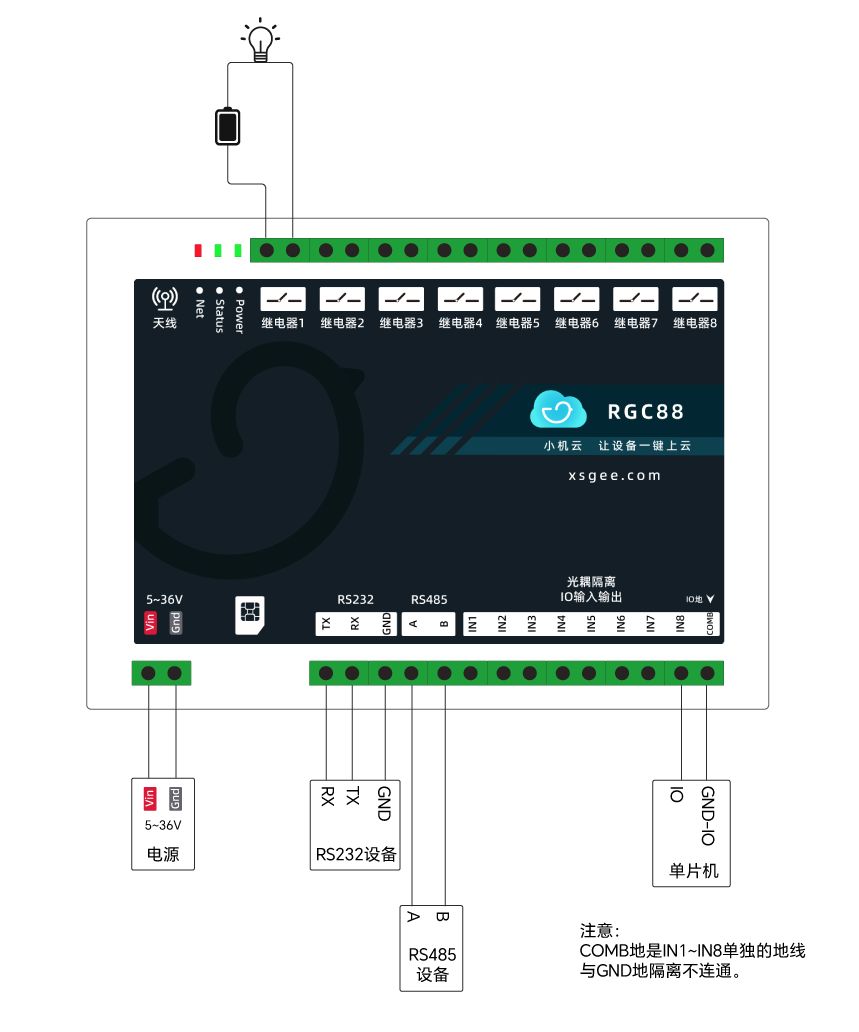

接线方式 ​

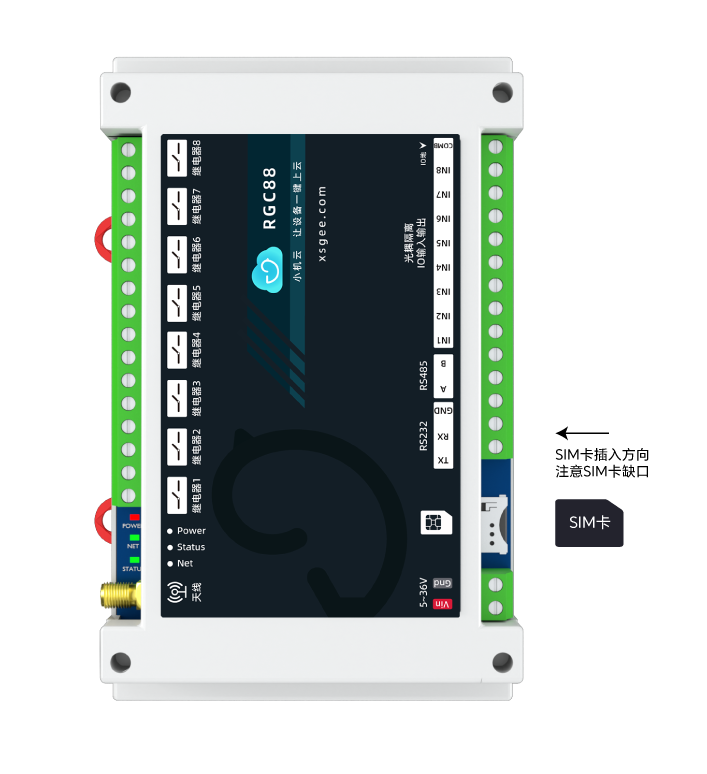

SIM插入方向 ​
