DG210/DG410/DG810 用户手册 ​

产品介绍 ​

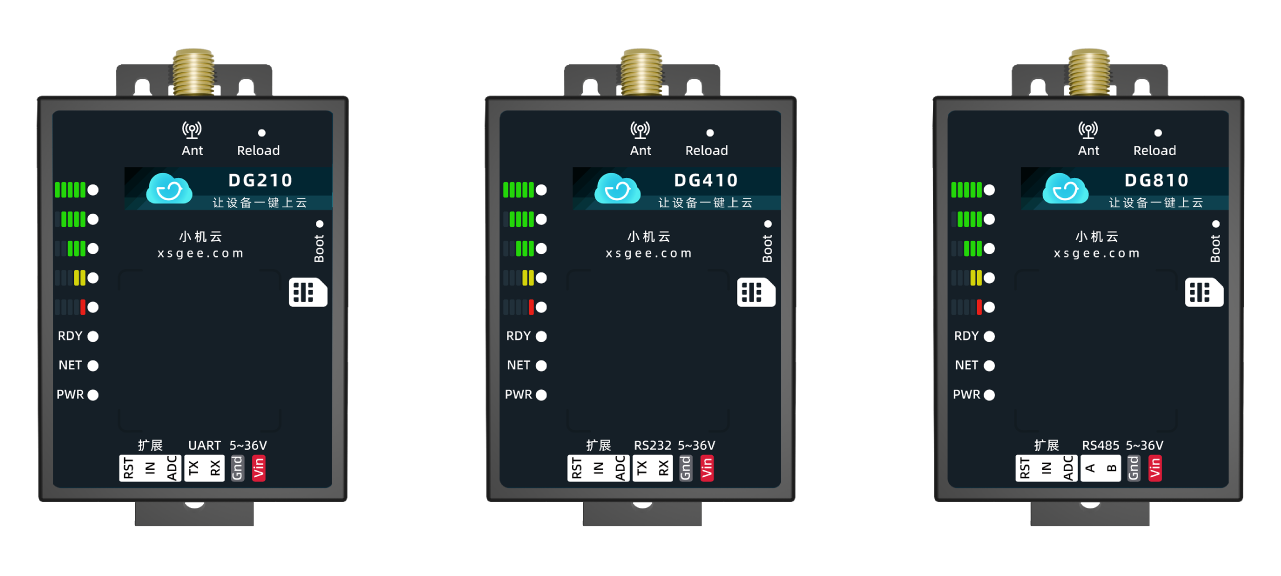

DG210/DG410/DG810是由小机云（xsgee.com）推出的工业级4G全网通DTU，小巧、稳定、可靠。 DG210/DG410/DG810三个型号的DTU只是数据通讯口有差异，其余硬件参数一致。 配合小机云服务可以快速实现自定义页面远程控制，设备管理（状态监控，配置与升级等），数据与日志存储，设备地图，等功能 硬件特性如下 :

  1. 支持直流 5~36V 宽电压供电；

  2. 支持标准 35mm 导轨安装和螺丝孔安装，外壳阻燃材料；

  3. 支持接触放电±8KV，空气放电±15KV；

  4. 工作环境为-35℃-75℃;

  5. 支持 1 路 TTL 串口，兼容 3.3V 电平和 5V 电平；

  6. 支持本地信号强度指示；

  7. 支持 1 路 ADC 模拟量，输入检查电压 5~30V；

  8. 支持 1 路数字量输入，触发电压 1~30V；

  9. 支持低功耗，保持服务器连接平均待机 5V/4.5~8ma ;

  10. 支持二次开发定制。

    购买链接：DG210 DG410 DG810

硬件介绍 ​

硬件参数 ​

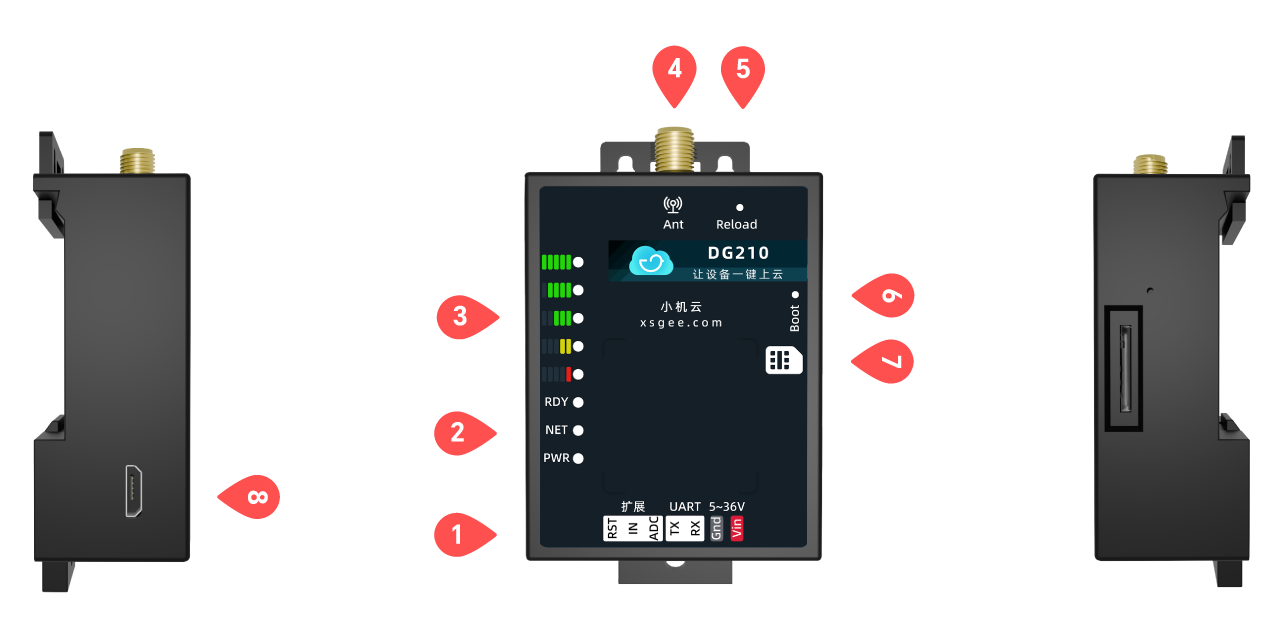

硬件接口 ​



硬件管脚 ​

指示灯定义 ​

工作指令灯 ​

设备上面有 2 颗状态 LED 灯，其意义如下。（STATUS、 STA、RDY、这几种丝印描述都在下面统称STATUS LED）

信号指令灯 ​

设备上面有 5 颗信号 LED，当蜂窝网络工作正常后（即SOCKET激活），信号指令灯亮起显示信号强度。未插SIM卡或找不到网络时，信号灯不亮。信号灯会在30秒读取信号更新一次LED状态

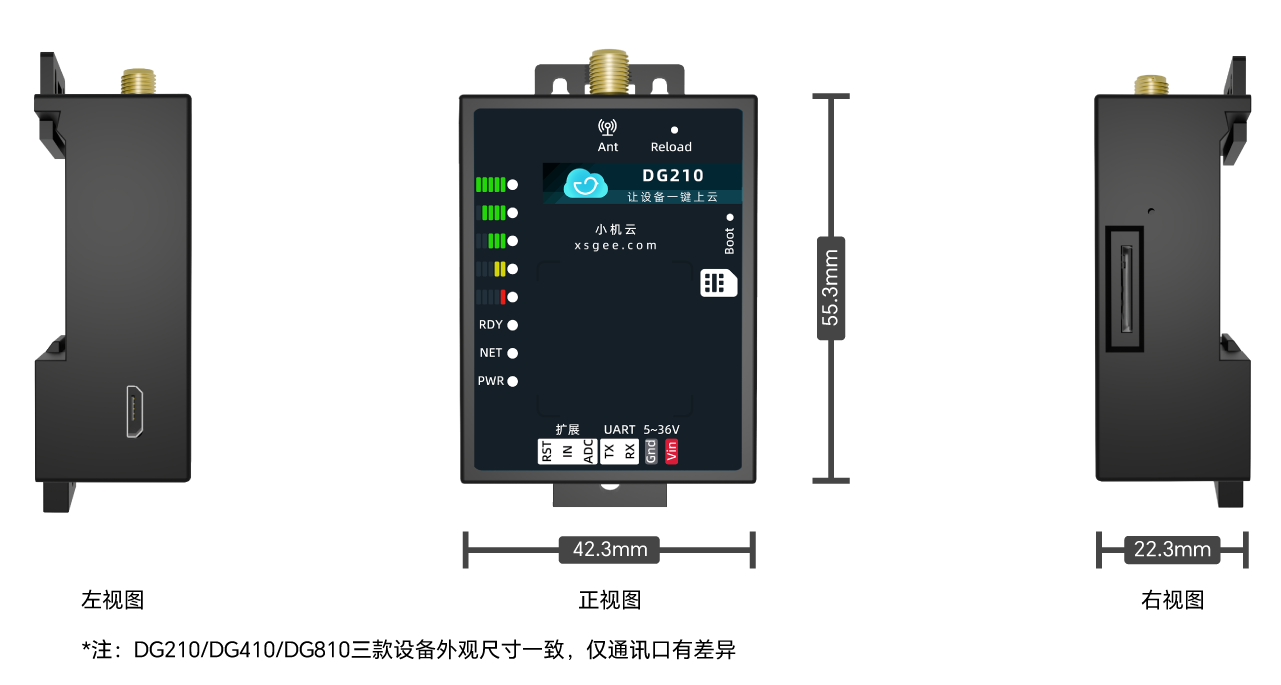

硬件尺寸 ​



安装方式 ​

导轨方式安装 ​

适用于35mm通用导轨

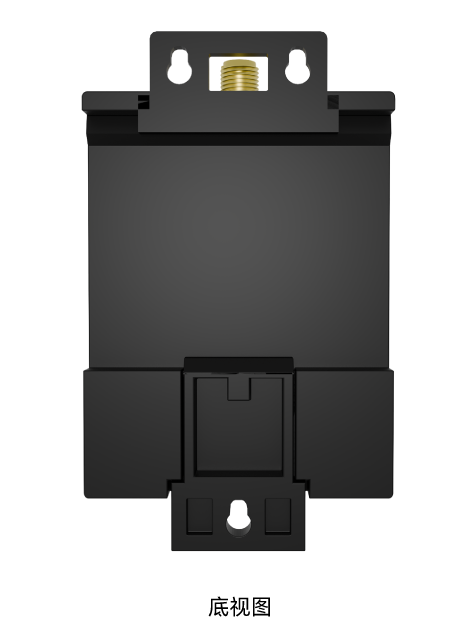

螺丝固定方式安装 ​

支持M3螺丝安装

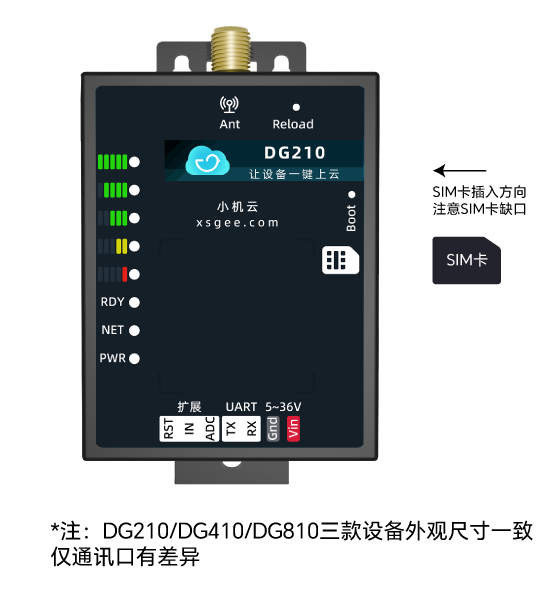

SIM插入方向 ​
